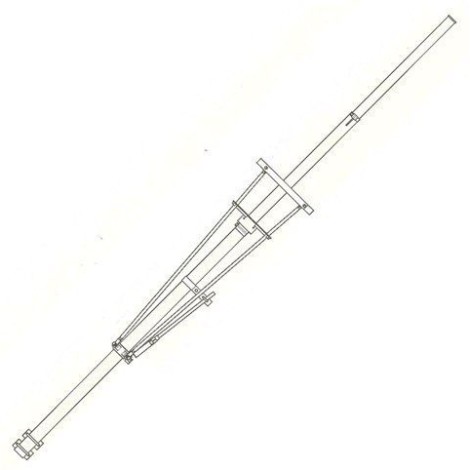

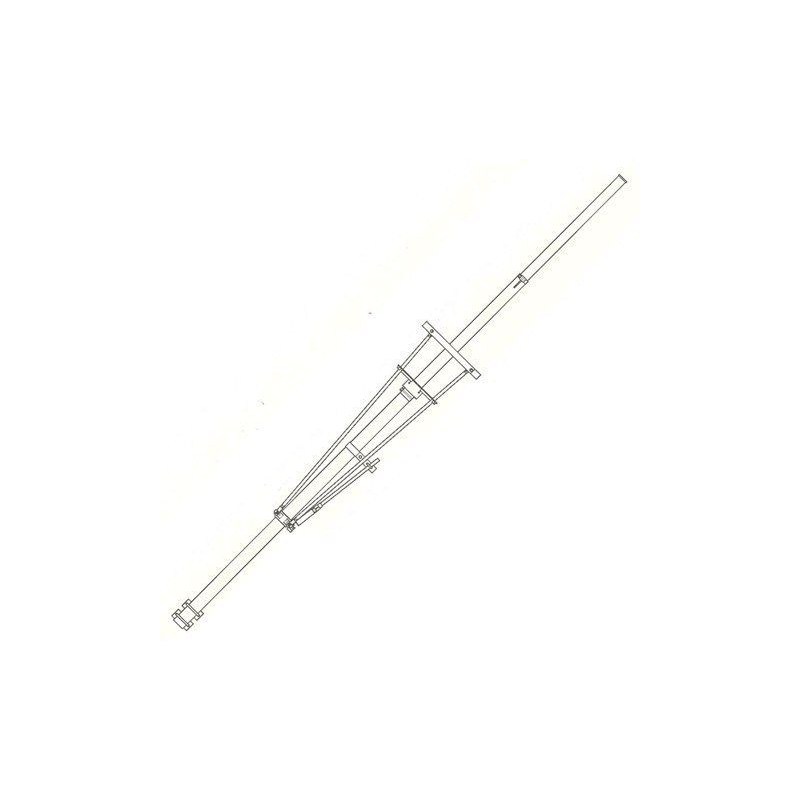

FMantena transmisora frieszak de aluminio colineal de 3/4 de onda de alta ganancia

¿Está buscando una solución que proporcione una ganancia comparable a los dipolos verticales de 2 bahías con una cobertura omnidireccional perfecta y algo de espacio disponible en la parte superior de un tejado o torre? Entonces esta es la antena para ti. 2 dipolos montados en el costado de la torre no brindan una cobertura omnidireccional perfecta; esta antena en lo alto de una torre lo hará. Fabricado según estándares exigentes utilizando diseños eléctricos y mecánicos de última generación, lo que da como resultado un rendimiento superior y una larga vida útil. Cuando se mide contra un dipolo estándar de 1/2 onda, la onda 3/4 ofrece una enorme ganancia de 5,15 dBi en toda la banda FM. Todos los conectores RF son componentes de teflón con especificaciones que superan los valores requeridos. Opcionalmente podemos ajustar completamente su antena. Luego se entrega completamente ajustado y ensamblado, el Exterminator II se puede instalar en su torre o mástil en cuestión de minutos.

Si nos solicita que sintonicemos la antena, escriba la frecuencia deseada en los comentarios durante el proceso de pago y sintonizaremos su antena por usted. Siempre puedes sintonizar tu antena solo con el medidor SWR y las instrucciones. Tenga en cuenta que aunque la antena viene ajustada de fábrica, a veces puede ser necesario realizar un pequeño ajuste dependiendo, por ejemplo, de los objetos cercanos, etc. Algunas piezas también pueden moverse ligeramente durante el transporte, así que recuerde volver a apretar todos los tornillos. La antena se envía completamente ensamblada, pero las dos partes están plegadas para facilitar el transporte. Solo necesitas aflojar dos tornillos y extender las dos partes telescópicas hasta los dos círculos de marcación negros, luego apretar los tornillos nuevamente.

Novedades de la versión II:
- Conjunto de conectores significativamente mejorado
- Varias otras mejoras menores

Beneficios:
- Cobertura perfectamente circular cuando se monta en una torre/poste.
- Combina o funciona mejor que 2 dipolos
- Más fácil de montar que 2 dipolos

Desventajas:
- No es banda ancha, requiere sintonización (lo hacemos por usted)
- NO ADECUADO para personas que no saben cómo operar el medidor ROE o realizar una simple sintonización de antena (use en su lugar dipolos de banda ancha o sistemas de múltiples bahías).

¿Cuánto ERP tiene mi transmisor con esta antena? pérdidas en cables

Instrucciones de sintonización:
Se recomienda volver a verificar la ROE antes de usar la antena, ¡los objetos cercanos pueden causar algunas perturbaciones en la antena!

1. Si ha recibido su antena preprogramada, extienda las dos partes telescópicas hasta que los dos anillos marcadores negros sean visibles.
Si vuelve a sintonizar una frecuencia diferente, extienda la antena como se muestra a continuación (afloje los tornillos y extienda las 2 partes telescópicas).
Cuando sintonice aproximadamente 88 MHz: extienda completamente Cuando sintonice aproximadamente 100 MHz:
Extienda 50%
Cuando sintonice aproximadamente 108 MHz: extienda aproximadamente 25%

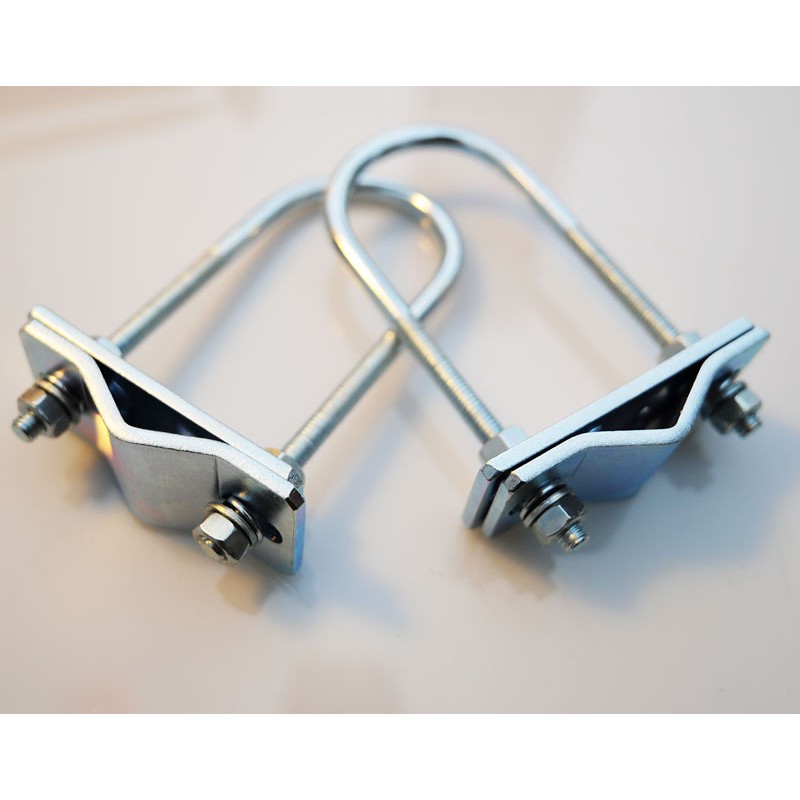

2. Monte la parte inferior de la antena en el poste metálico previsto y apriétela firmemente con tornillos

3. Si recibió una antena preprogramada, no afloje la varilla gamma.
Si se trata de una antena nueva no sintonizada o si está resintonizando, afloje la banda gamma para que la barra gamma pueda moverse hacia adentro y hacia afuera con algo de esfuerzo. Ahora ajuste la varilla para que entre aproximadamente 1/3 en el tubo negro de coincidencia gamma.

4. Conecte el analizador RigExpert SWR (AA-170 o mejor), enciéndalo y presione 4 para medir la ROE. (lea la PS a continuación si no tiene una).

5. Mueva la frecuencia central a la frecuencia de su elección (use los botones Freq - y Freq ), configure el rango en aproximadamente 20 MHz para comenzar,
puede reducir el rango más adelante cuando se acerque a la frecuencia de su elección.

6. Presione OK para iniciar la medición. El mínimo de la curva debe estar cerca de cero en la frecuencia deseada.

7. Cambie la longitud de la antena hasta obtener la mejor ROE en la frecuencia deseada.

8. Ajuste la posición de la barra gamma hasta obtener la mejor ROE en la frecuencia deseada.

9. Repita 7 y 8 hasta obtener un valor mínimo de ROE.

10. Apriete todos los tornillos

11. Verifique la ROE nuevamente. Corrige si es necesario.

12. ¡Ya terminaste!

PD: Si no tienes un analizador de antena, también puedes usar el medidor SWR pero hazlo con una potencia mínima que te permitirá obtener una lectura decente de tu medidor SWR y al mismo tiempo no comprometer la etapa de salida de tu transmisor. Nunca lea la ROE en la pantalla LCD de su transmisor, USE UN medidor de ROE REAL o analizador de antena .

Importante: Debido al gran tamaño y la forma irregular de estos paquetes, el sitio web a menudo se equivoca en los costos de envío. A veces también tenemos que utilizar una caja de madera, lo que añade unos 100 euros al coste de la antena. Para conocer los costos de envío exactos, comuníquese con nuestro departamento de ventas, proporcióneles su dirección exacta y le cotizarán los costos de envío.

Accesorios recomendados: Los kits de conexión a tierra se pueden comprar aquí , proporcionan protección contra rayos. Deben instalarse en la antena, en la base de la torre y en la entrada del edificio transmisor. Utilice también monacor.html" target="_blank" rel="noopener">cinta autoadhesiva en conectores, se fusiona en caucho y evita que la humedad entre en el cable coaxial y el sistema de antena.

Alguna información general:

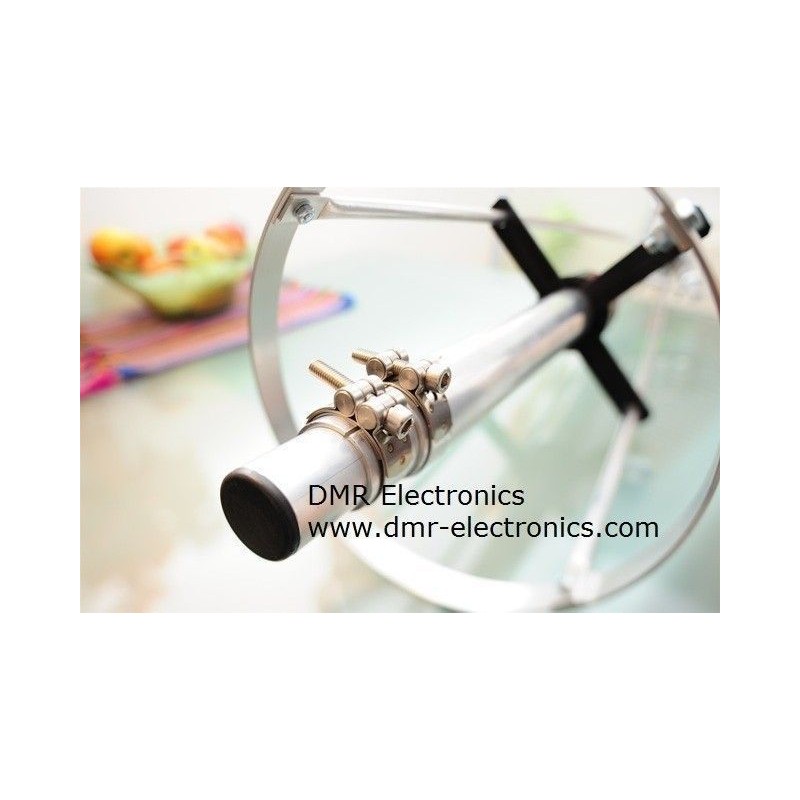

hay varios diseños similares, todos basados en el antiguo diseño SIRIO. La mayoría de estos utilizan una coincidencia gamma muy pobre de la versión de radio CB que suena muy rápido. También utilizan conectores de plástico baratos. Casi todos utilizan cabezales de fundición baratos. La nuestra es la única versión que viene con un cabezal mecanizado CNC de alta calidad. Comprueba las fotos. Algunos de los vendedores de estas antenas también afirman haberlas inventado, aunque las antenas son idénticas al antiguo diseño SIRIO. Pídales a estos muchachos el número de patente y observe cómo luchan.

Especificaciones técnicas:

Rango de frecuencia: 87,5 - 108 MHz (consulte nuestro sitio web para conocer la versión de TV VHF)
- Máx. potencia: 900-1000W (N), 3KW (7/16) - 4kW (EIA)
- Impedancia: 50Ω desequilibrada
- Ganancia: 5,15 dbi (Actualiza 1KW tx a 2KW ERP tx)

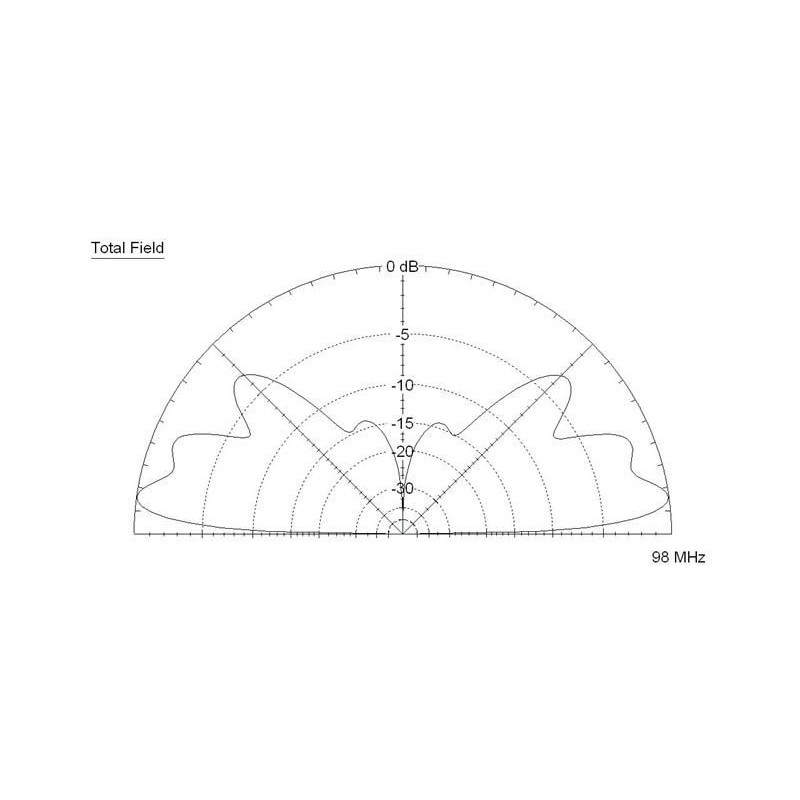

- Radiación (plano H): 360° omnidireccional
- Polarización: vertical
- Conector: "N" - 7/16" DIN - EIA
- 6MHz Ancho de banda a ROE 2:1:
- ROE a frecuencia res.: ≤ 1.5:1
- Sistema de alimentación: coincidencia de gamma
- Opción -Sintonización: podemos presintonizar la antena por usted (resintonización mediante ajuste de longitud y ajuste de coincidencia de gamma)

Aprobación previa:

Si eliges que tu antena esté sintonizada en frecuencia, indícalo marcando la casilla (Frecuencia preestablecida)

al completar su pedido, ingrese su frecuencia en el campo de comentarios (Enviar un mensaje, si desea agregar un comentario sobre su pedido, puede ingresarlo aquí), su frecuencia
