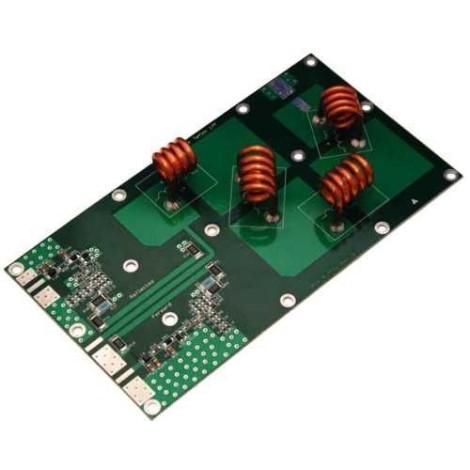

DMR-Electronics Filtre passe-bas DR 1000w avec option SWR

DR Low pass Filter 1000w met SWR mogelijkheid Agrandir l'image

€ 274,99

Remises sur volume

Nombre Rabais Vous économisez
2 2% À € 11,00
4 4% À € 44,00
6 6% À € 99,00
8 8% À € 175,99
10 10% À € 274,99

Attention : dernier(s) article(s) en stock !

Marque: DMR-Electronics

Modèle: 1000wlpfswr

Stands: Nouveau

Catégories: FM Filtres RF

Ce coupleur directionnel à filtre passe-bas utilise des détecteurs à diode doublant la tension pour fournir une tension continue aux ports de test direct et réfléchi.

Produits consultés

Informations sur le produit

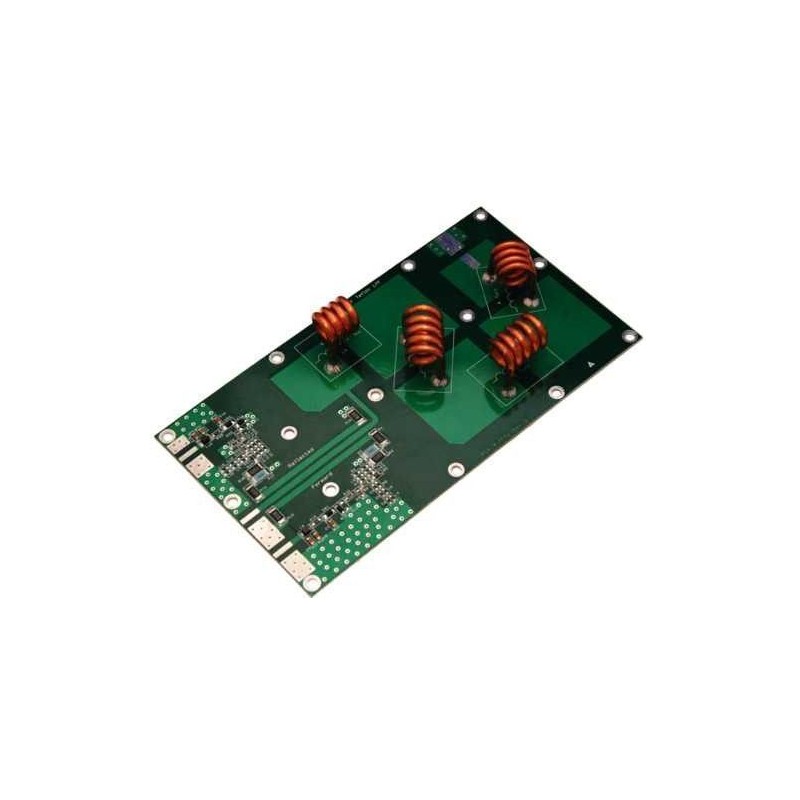

Filtre passe-bas DR 1 000 W avec SWR







Description du produit :
Ce coupleur directionnel filtré passe-bas utilise des détecteurs à diode doublant la tension pour fournir une tension égale aux ports de test direct et réfléchi.

Ce couplage convient aux circuits de protection VSWR.



div>
div>
Faits techniques :
  • I- 86-110 MHz, maximum 1 000 watts.
  • Typologie Chebyshev du 9e ordre.
  • PCB en téflon à très faible perte ; constantes diélectriques étroitement contrôlées.
  • grands inducteurs AWG #8.
  • Perte d'insertion maximale de 0,12 dB ; 0,1 dB typique.
  • -28 dB de perte de réflexion ; -33 dB typique.
  • Suppression de -47 dB à 176 MHz. C'est la 1ère harmonique de 88MHz
  • Spécifications du couplage directionnel
  • Directivité : généralement 25 dB
  • Détecteur de niveau de sortie : maximum 2,5 V à 108 MHz, 1 000 W.
  • Typologie du détecteur : détecteur Schottky avec doubleur de tension.
