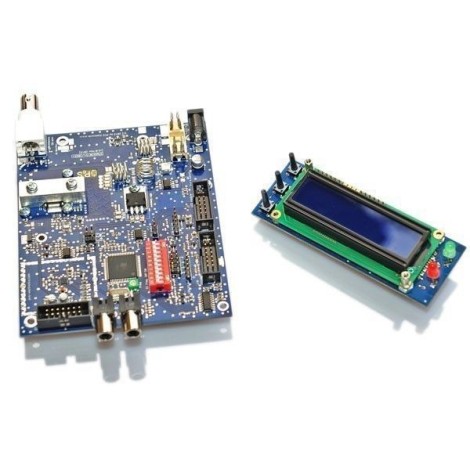

PCS-Electronics STMAX3015+ Émetteur FM Émetteur de contrôle (stéréo RDS) disponible en 15W, 25W

Synthèse de signal numérique DDS, excellent son, stéréo intégrée et RDS

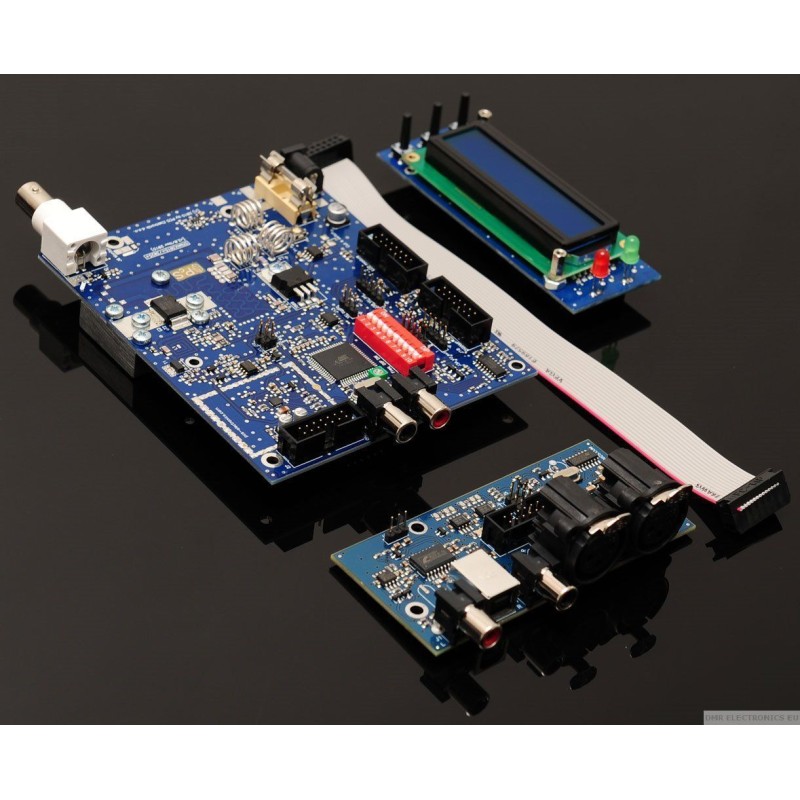

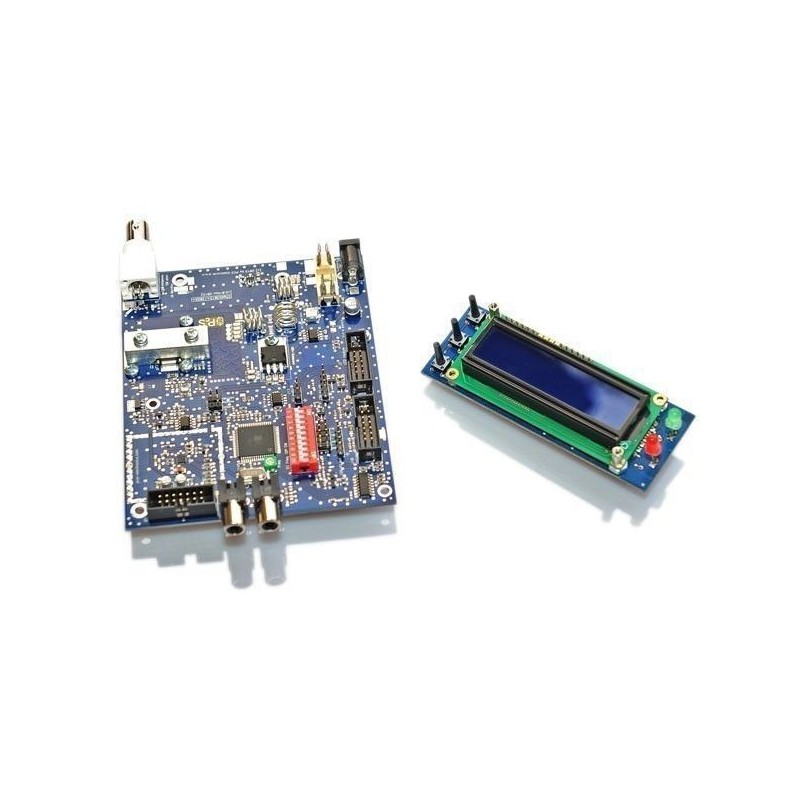

Les nouveaux excitateurs FMSTMAX 3015+ combinent plus de fonctionnalités que jamais dans une petite carte. Avec un modulateur numérique DDS, une stéréo intégrée et un RDSet tout cela entièrement contrôlable via un écran LCD avec un nouveau système de MENU à 2 niveaux et une disponibilité aux formats 15W, 25W, tous alimentés de 12 à 15V, cette unité représente la réalisation de rêves pour la plupart des constructeurs de stations de radio potentiels.

La conception de la série STMAX 3015+ est basée sur le MAXPRO 6015+ et semble également assez similaire à première vue, mais elle est livrée avec un modulateur DDS intégré et un encodeur stéréo DSP avec RDS. Le résultat est un excitateur FMrobuste et solide avec une puissance de sortie complètement plate sur toute la bande FM à 15 W, 25 W, conçu pour fonctionner silencieusement et au frais 24h/24 et 7j/7. Étant donné que le nouveau design, doté d'un dissipateur thermique plus grand et d'un répartiteur en cuivre, était bien meilleur et complètement stable. L'excitateur FMde vos rêves est une réalité dès maintenant !

L'excitateur bénéficie d'une garantie limitée d'un an sur les pièces et la main d'œuvre contre les défauts de matériaux et de fabrication, à l'exception du transistor final RF.

En quoi la série STMAX3000 est-elle différente de la série MAXPRO6000 ?

- Encodeurs stéréo et RDSintégrés.
- Nouveau dissipateur thermique plus grand
- Modulateur numérique DDS. Cela garantit un très bon son, mais crée des artefacts parasites d'environ -50 dBc
- Tous les paramètres réglables depuis l'écran LCD, y compris RDSRT, PS, PI et autres
- Le système de menu à 2 niveaux regroupe les paramètres similaires, ce qui facilite le réglage
- Livré également avec un nouvel écran LCD avec encodeur rotatif. Ce nouvel écran LCD offre une protection par mot de passe et d'autres fonctionnalités intéressantes.
- Ne peut pas être utilisé avec les liens MPX STL car il n'y a pas de MPX dans

Spécifications techniques :

• Puissance de sortie RF : 0 à 15 watts, 0-25 W (entièrement variable via l'écran LCD par étapes progressives), la plage de réglage de la puissance de l'écran LCD peut également être limitée    à    à 0-1 W, 0-2W, 0-3W, 0-4W... 0-15W, 0-full, cela se fait avec un cavalier (les options exactes varient selon le modèle).
• Connecteur de sortie : BNC femelle
• Impédance de sortie : 50 Ohms
• Plage de fréquence : 87,5-108 MHz
• Étapes PLL : 100 KHz-500 KHz, réglables
• Stabilité de fréquence : +/- 20 Hz
• Rejet des parasites/harmoniques : harmoniques : >50 dB, parasites : >-50 dBc
• Alimentation 15 W : 12-15 V/2,5 A
• Modèle d'alimentation 25 W : 12-15 V/4,5 A
• Connecteur d'alimentation 15 W, modèle 25 W : nouveau design avec plug-in à 2 bornes à vis ou corps standard avec broche centrale positive de 2,1 mm
• Contrôle de fréquence PLL verrouillé à quartz, modulateur numérique DDS
• Aucun équipement de test coûteux n'est requis
• Performances audio : moins de 0,1 % de distorsion, 20 Hz-15 KHz
• Robustesse de la sortie RF : protection SWR, protection contre la température
• Protection de polarité, protection thermique
• Préaccentuation, 50 uS, 75 uS ou aucune sélectionnable via l'écran LCD
• Niveau pilote stéréo réglable via l'écran LCD
• RDSniveau pilote réglable via LCD
• Niveau MPX réglable via l'écran LCD
• Impédance d'entrée audio : 1 Kohm, asymétrique
• Niveau d'entrée audio : -10 dBu, +4 dBu (sélectionnable sur l'écran LCD)
• Séparation stéréo : >50 dB
• Rapport signal/bruit : >90 dB
• Taille de la carte PC 15 W, 25 W : 100 x 125 mm
• Connecteurs audio : 2 prises RCA, connecteur à 14 broches pour carte d'entrée externe avec entrées XLRsymétriques
• Moniteur RF : plots de soudure
