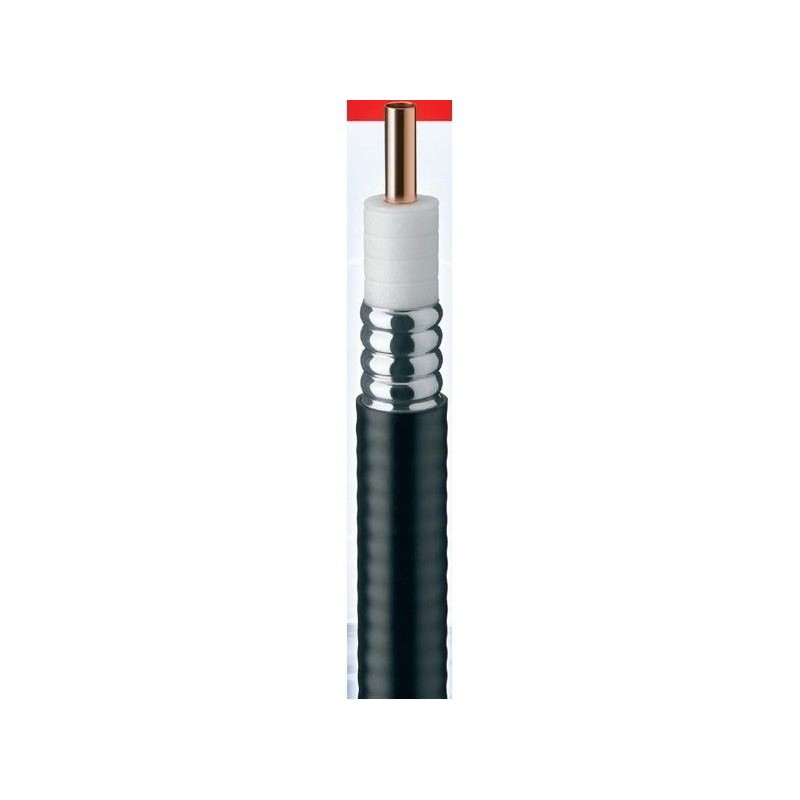

Cellflex Cabo coaxial 1/2 LCF preto, por 10 metros
Ver maior
Nenhum produto
Os preços incluem IVA
Ver maior
Marca: DMR-Electronics
Modelo: 07-0100-0010
Estandes: Novo
Categorias: Cabos coaxiais
Cabo Cellflex 1/2 LCF, por 10 metros. A baixa atenuação dos fm-cabos coaxiais">cabo coaxial CELLFLEX® resulta em uma transmissão de sinal altamente eficiente em seu sistema de RF
Descrição do produto:
Baixa atenuação
A baixa atenuação do cabo coaxial CELLFLEX® resulta em transmissão de sinal altamente eficiente
em seu sistema de RF.
Blindagem completa
O condutor externo sólido do cabo coaxial CELLFLEX® cria uma blindagem RFI/EMI contínua
que minimiza o sistema interferência.
Baixo VSWR
Versões especiais de baixo VSWR dos cabos coaxiais CELLFLEX® contribuem para baixo ruído do sistema.
Excelente desempenho de intermodulação
Os cabos coaxiais CELLFLEX® sólidos condutores internos e externos praticamente eliminam intermods.
O desempenho de intermodulação também é confirmado com equipamentos de última geração na fábrica da RFS.
Alta potência classificação
Devido à sua baixa atenuação, excelentes propriedades de transferência de calor e materiais dielétricos
com temperatura estabilizada, o cabo CELLFLEX® oferece longa vida útil segura em altos níveis de potência de transmissão.
Ampla faixa de aplicação
As áreas de aplicação típicas incluem: linhas de alimentação para antenas de transmissão e de microondas terrestres,
móveis sem fio, estações base PCS e ESMR, cabeamento de conjunto de antenas
e rádio equipamento.
Fatos técnicos:
| Estrutura | |||
| Condutor interno: | Fio de alumínio revestido de cobre | [mm (pol.)] | 3,56 (0,14) |
| Dielétrico: | Espuma de polietileno | [mm (pol.)] | 9,3 (0,366) |
| Condutor externo: | Cobre corrugado | [mm (pol.)] | 12,3 (0,48) |
| Jas: | Polietileno, PE | [mm (pol.)] | 13,75 (0,54) |
| Propriedades mecânicas | |||
| Peso, aprox. | [kg/m (lb/pés)] | 0,17 (0,11) | |
| Raio de curvatura mínimo, curvatura única | [mm (pol.)] | ||
| Raio de curvatura mínimo, flexão repetitiva | [mm (pol.)] | 32 (1,3) | |
| Momento de construção | [Nm (lb-pés)] | 1,8 (1,33) | |
| Máx. força de tração | [N (libra)] | 650 (146) | |
| Distância de fixação recomendada/máxima | [m (pés)] | 0,30/0,30 (1,00/1,00) | |
| Propriedades elétricas | |||
| Impedância característica | [Oh] | 50 /- 1 | |
| Velocidade relativa de propagação | [%] | 77 | |
| Capacidade | [ pF/m (pF/pés) ] | 86,0 (26,0) | |
| Indutância | [ µH/m (µH/pés) ] | 0.215 (0.066) | |
| Máx. frequência de operação | [GHz] | 10,6 | |
| Jasvonktest RMS | [V] | 5.000 | |
| Potência máxima | [kW] | 24,0 | |
| RF-piekspanning | [V] | 1550 | |
| Condutor interno de resistência DC | [ Ω/km (Ω/1000 pés) ] | 2,9 (0,88) | |
| Condutor externo de resistência DC | [ Ω/km (Ω/1000 pés) ] | 4,5 (1,37) | |
| Faixa de temperatura recomendada | |||
| Temperatura de armazenamento | [°C (°F)] | -70 a 85 (-94 a 185) | |
| Temperatura de instalação | [°C (°F)] | -40 a 60 (-40 a 140) | |
| Temperatura operacional | [°C (°F)] | -50 a 85 (-58 a 185) | |
