Marque: RigExpert
Modèle: AA-230
Stands: Nouveau
Catégories: Analyseurs d'antennes Rigexpert

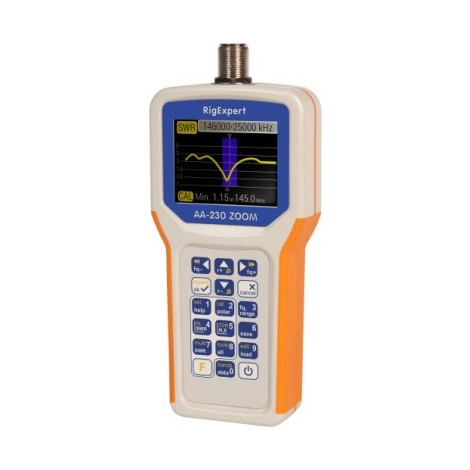

RigExpert AA-230 ZOOM
L'analyseur est conçu pour mesurer le ROS (rapport d'ondes stationnaires), la perte de réflexion, la perte de câble, ainsi que d'autres paramètres des systèmes de câbles et d'antennes dans la plage de 100 kHz à 230 MHz.
Une fonctionnalité ZOOM intégrée rend les mesures graphiques particulièrement efficaces.
Un mode réflectomètre temporel intégré peut être utilisé pour localiser un défaut dans le système de ligne d'alimentation.
5 autres produits de la catégorie - Analyseurs d'antennes Rigexpert
Informations sur le produit

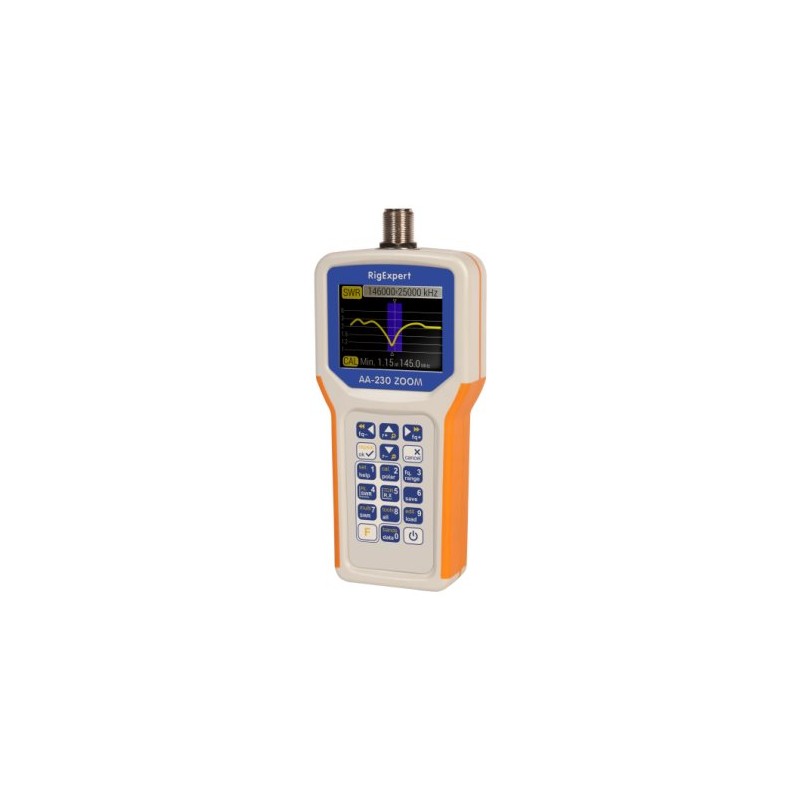

RigExpert AA-230 ZOOM
L'analyseur est conçu pour mesurer le ROS (rapport d'ondes stationnaires), la perte de réflexion, la perte de câble, ainsi que d'autres paramètres des systèmes de câbles et d'antennes dans la plage de 100 kHz à 230 MHz.
Une fonctionnalité ZOOM intégrée rend les mesures graphiques particulièrement efficaces.
Un mode réflectomètre temporel intégré peut être utilisé pour localiser un défaut dans le système de ligne d'alimentation.
Les tâches suivantes sont facilement accomplies à l'aide de cet analyseur :
- Vérification rapide d'une antenne
- Régler une antenne en résonance
- Comparaison des caractéristiques d'une antenne avant et après un événement spécifique (pluie, ouragan, etc.)
- Créer des modules coaxiaux ou mesurer leurs paramètres
- Test des câbles et localisation des défauts, mesure de la perte du câble et de l'impédance caractéristique
- Mesure de la capacité ou de l'inductance de charges réactives
RigExpert AA-230 ZOOM – Spécifications
Plage de fréquence : 0,1 à 230 MHz
Entrée de fréquence : résolution de 1 kHz
Mesure pour systèmes 25, 50, 75 et 100 Ohm
Plage de mesure SWR : 1 à 100 en modes numériques,
1 à 10 en modes graphiques
Affichage SWR : indicateur numérique ou analogique
Plage R et X : 0…10 000, -10 000…10 000 en modes numériques,
0…1 000, -1 000…1 000 en modes graphiques
Modes d'affichage :
– SWR à fréquence unique ou multiple
– SWR, perte de réflexion, R, X, Z, L, C à fréquence unique

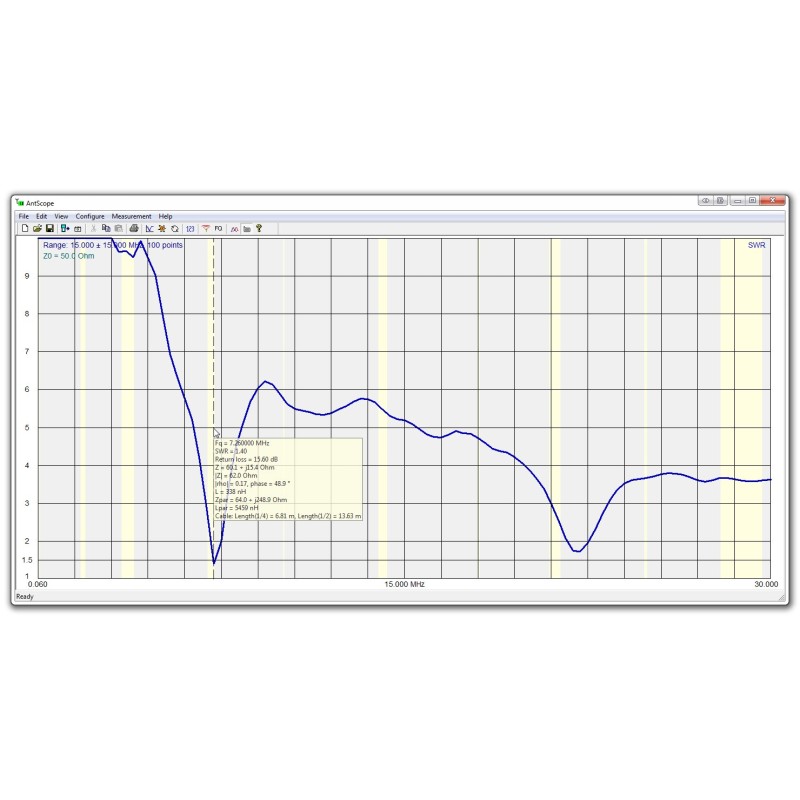

– Graphique SWR, 20 à 500 points
– Graphique R, X, 20 à 500 points
– Graphique Smith, 20 à 500 points
– Tableau de perte de réflexion, 20 à 500 points
– Tableau TDR (Time Domain Reflectometer)
– Outils de câblage (perte et impédance caractéristique)
Étalonnage à charge ouverte et courte en option.
Mémoire non volatile :
– 100 emplacements pour enregistrer les résultats de mesure
Sortie RF :
– Type de connecteur : N
– Forme du signal de sortie : carré
– Puissance de sortie : -10 dBm (à une charge de 50 Ohms)
Alimentation :
– Quatre piles alcalines de 1,5 V, type AAA
– Max. 4 heures de mesure continue, max. 2 jours en mode veille lorsque des batteries complètement chargées sont utilisées
– Lorsque l'analyseur est connecté à un PC ou à un adaptateur DC avec prise USB, il est alimenté par ces sources
Interface :
– Écran TFT couleur 290×220
– 6×3 touches sur le clavier étanche
– Menus et écrans d'aide multilingues
– Connexion USB à un ordinateur personnel
Spécifications Bluetooth :
Spécification Bluetooth v.4.0 (BLE). Compatible avec le système d'exploitation Android ver. 6.0 et supérieur. L'analyseur AA-230 Zoom ne fonctionne pas via une connexion Bluetooth avec le système d'exploitation Windows et AntScope2.
Dimensions : 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 pouces)
Température de fonctionnement : 0…40 °C (32…104 °F)
Poids : 236 g (8,32 oz)
Garantie : 2 ans
GTIN-13 : 4820185420082
RigExpert AA-230 ZOOM est fabriqué en Ukraine.
Les spécifications sont sujettes à changement sans préavis.
