Marque: DMR-Electronics
Modèle:
Stands: Nouveau
Catégories: Antennes FM colinéaires ¾ d'onde à gain élevé

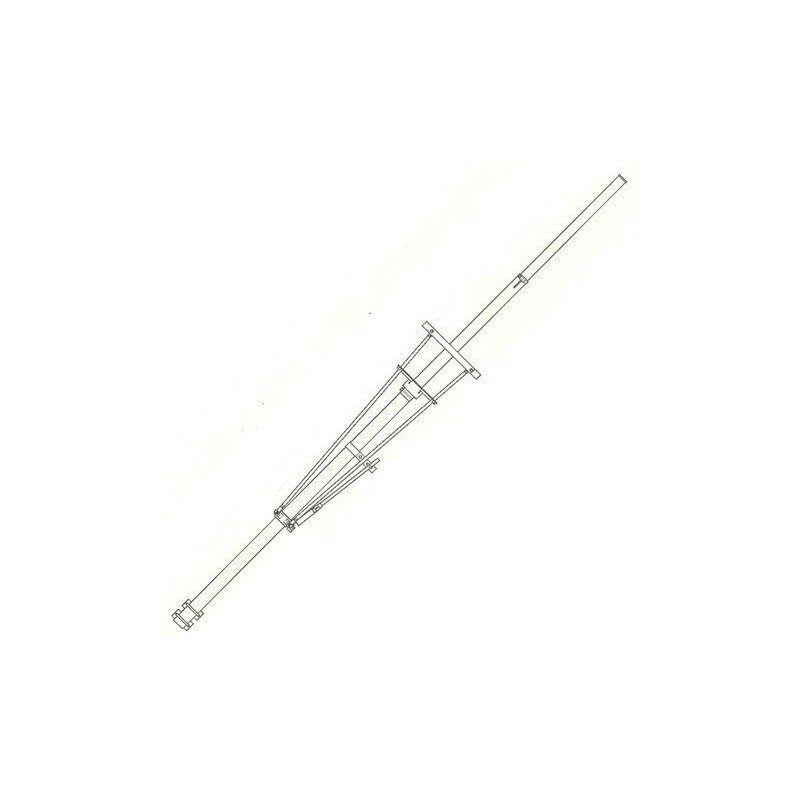

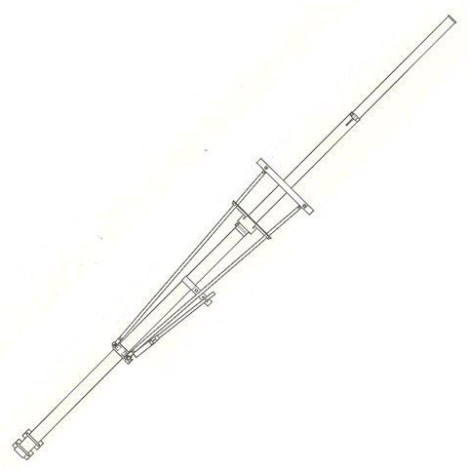

Antenne de diffusion FM, COLINEAR ALUMINIUM 3/4 Wave à GAIN ÉLEVÉ également connue sous le nom d'antenne Patatzak.
Disponible en 2 versions :
- Connecteur N 3/4 ondes 1 KW
- 3/4 onde 3KW 7/16 DIN
Accessoires
2 autres produits de la catégorie - Antennes FM colinéaires ¾ d'onde à gain élevé
Informations sur le produit
Antenne d'émission colinéaire FM à gain élevé en aluminium à 3/4 d'onde frieszak
Vous recherchez une solution offrant un gain comparable aux dipôles verticaux à 2 baies avec une couverture omnidirectionnelle parfaite et un peu d'espace disponible au sommet d'un toit ou d'une tour ? Alors cette antenne est faite pour vous. Les 2 dipôles montés sur le côté de la tour n'offrent pas une couverture omnidirectionnelle parfaite ; cette antenne au sommet d'une tour le fera. Fabriqué selon des normes rigoureuses en utilisant des conceptions électriques et mécaniques de pointe, ce qui entraîne des performances supérieures et une longue durée de vie. Mesurée par rapport à un dipôle 1/2 onde standard, l'onde 3/4 offre un énorme gain de 5,15 dBi sur toute la bande FM. Tous les connecteurs RF sont des composants en téflon dont les spécifications dépassent les valeurs requises. Nous pouvons éventuellement régler entièrement votre antenne. Il est ensuite livré entièrement ajusté et assemblé, l'Exterminator II peut être installé sur votre tour ou votre mât en quelques minutes.
Si vous nous demandez de régler l'antenne, veuillez écrire la fréquence souhaitée sous les commentaires lors du paiement et nous réglerons votre antenne pour vous. Vous pouvez toujours régler votre antenne uniquement avec le compteur SWR et les instructions. Veuillez noter que bien que l'antenne soit réglée en usine, il peut parfois être nécessaire de faire un petit réglage en fonction, par exemple, des objets à proximité, etc. Certaines pièces peuvent également bouger légèrement pendant le transport, pensez donc à resserrer toutes les vis. L'antenne est expédiée sous forme entièrement assemblée, mais les deux parties sont pliées ensemble pour faciliter le transport. Il vous suffit de desserrer deux vis et d'étendre les deux parties télescopiques jusqu'aux deux cercles de marquage noirs, puis de resserrer les vis.
Quoi de neuf dans la version II :
- Assemblage de connecteurs considérablement amélioré
- Plusieurs autres améliorations mineures
Avantages :
- Couverture parfaitement circulaire lorsqu'il est monté sur une tour/un poteau.
- Correspond ou fonctionne mieux que 2 dipôles
- Plus facile à monter que 2 dipôles
Inconvénients :
- Pas de haut débit, nécessite un réglage (nous le faisons pour vous)
- NE CONVIENT PAS à les personnes qui ne savent pas comment utiliser le compteur SWR ou effectuer un simple réglage d'antenne (utilisez plutôt des dipôles à large bande ou des systèmes multi-baies).
Quel est le niveau d'ERP de mon émetteur avec cette antenne ? pertes de câbles
Instructions de réglage :
Il est recommandé de revérifier le SWR avant d'utiliser l'antenne, les objets à proximité peuvent perturber l'antenne !
1. Si vous avez reçu votre antenne préprogrammée, déployez les deux parties télescopiques jusqu'à ce que les deux anneaux de marquage noirs soient visibles.
Si vous réaccordez sur une fréquence différente, déployez l'antenne comme indiqué ci-dessous (desserrez les vis et déployez les 2 parties télescopiques).
Lors d'un réglage à environ 88 MHz : étendre complètement. Lors d'un réglage à environ 100 MHz :
Étendre de 50 %
Lors d'un réglage d'environ 108 MHz : étendre d'environ 25 %

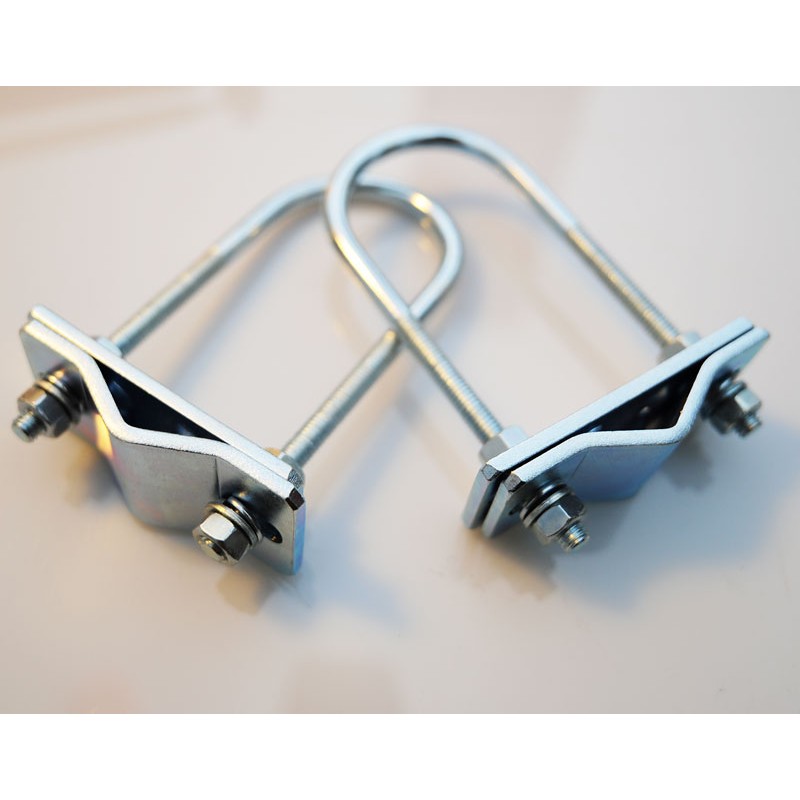

2. Montez la partie inférieure de l'antenne sur le poteau métallique prévu et serrez solidement avec des vis
3. Si vous avez reçu une antenne préprogrammée, ne desserrez pas la tige gamma.
S'il s'agit d'une nouvelle antenne non réglée ou si vous effectuez un nouveau réglage, desserrez la bande gamma afin que la barre gamma puisse entrer et sortir avec un certain effort. Ajustez maintenant la tige de manière à ce qu'elle soit à environ 1/3 dans le tube gamma noir.
4. Connectez l'analyseur RigExpert SWR ( AA-170 ou supérieur ), allumez-le et appuyez sur 4 pour la mesure SWR. (lisez le PS ci-dessous si vous n'en avez pas).
5. Déplacez la fréquence centrale sur la fréquence de votre choix (utilisez les boutons Freq - et Freq ), réglez la plage sur environ 20 MHz pour commencer,
vous pourrez réduire la plage plus tard lorsque vous vous approcherez de la fréquence de votre choix.
6. Appuyez sur OK pour démarrer la mesure. Le minimum de la courbe doit être proche de zéro à la fréquence souhaitée.
7. Modifiez la longueur de l'antenne jusqu'à obtenir le meilleur SWR à la fréquence souhaitée.
8. Ajustez la position de la barre gamma jusqu'à obtenir le meilleur SWR à la fréquence souhaitée.
9. Répétez 7 et 8 jusqu'à ce que vous obteniez une valeur SWR minimale.
10. Serrez toutes les vis
11. Vérifiez à nouveau SWR. Corrigez si nécessaire.
12. Vous avez terminé !
PS : Si vous n'avez pas d'analyseur d'antenne, vous pouvez également utiliser le compteur SWR mais faites-le à une puissance minimale qui vous permettra toujours d'obtenir une lecture décente de votre compteur SWR et en même temps de ne pas compromettre l'étage de sortie de votre émetteur. Ne lisez jamais le SWR sur l'écran LCD de votre émetteur, UTILISEZ UN VRAI compteur SWR ou analyseur d'antenne .
Important : En raison de la grande taille et de la forme irrégulière de ces colis, le site Web se trompe souvent sur les frais d'expédition. Parfois, nous devons également utiliser une caisse en bois, ce qui ajoute environ 100 euros aux coûts de l'antenne. Pour connaître les frais d'expédition exacts, veuillez contacter notre service commercial, fournissez-leur votre adresse exacte et ils vous indiqueront les frais d'expédition.
Accessoires recommandés : Des kits de mise à la terre peuvent être achetés ici , ils assurent une protection contre la foudre. Ils doivent être installés au niveau de l'antenne, à la base de la tour et à l'entrée du bâtiment émetteur. Utilisez également ruban autocollant sur les connecteurs, il se fond dans le caoutchouc et protège l'humidité de pénétrer dans votre câble coaxial et votre antenne. système.
Quelques informations générales :

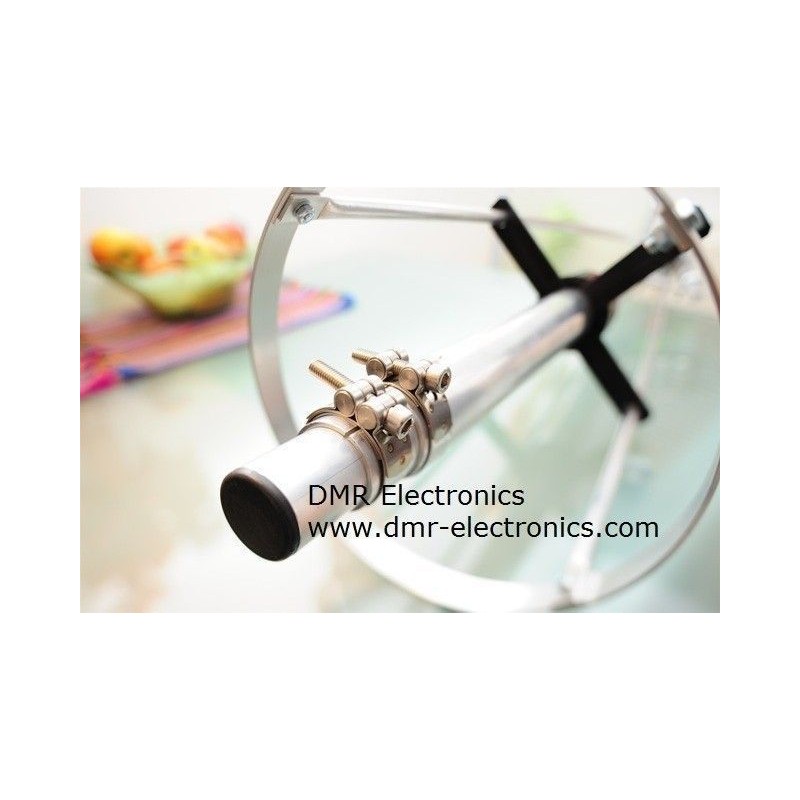

il existe plusieurs conceptions similaires, toutes basées sur l'ancienne conception SIRIO. La plupart d'entre eux utilisent une très mauvaise correspondance gamma de la version radio CB qui souffle très vite. Ils utilisent également des connecteurs en plastique bon marché. Presque tous utilisent des têtes de coulée bon marché. La nôtre est la seule version livrée avec une tête usinée CNC de haute qualité. Vérifiez les photos. Certains vendeurs de ces antennes prétendent également les avoir inventées, même si les antennes sont identiques à l'ancienne conception SIRIO. Demandez à ces gars le numéro de brevet et regardez-les se débattre.
Spécifications techniques :
Plage de fréquences : 87,5 - 108 MHz (consultez notre site Web pour la version TV VHF)
- Max. puissance : 900-1000W (N), 3KW (7/16) - 4kW (EIA)
- Impédance : 50Ω asymétrique
- Gain : 5,15 dbi (Mises à niveau de 1KW tx à 2KW ERP tx)

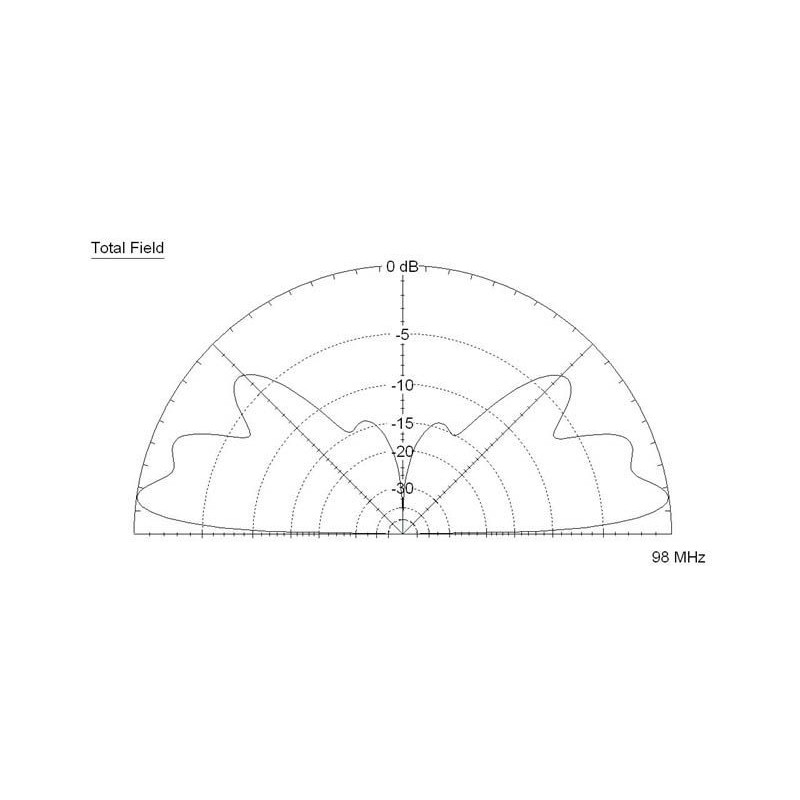

- Rayonnement (Plan H) : omnidirectionnel à 360°
- Polarisation : verticale
- Connecteur : "N" - 7/16" DIN - EIA
- Bande passante de 6 MHz à SWR 2:1 :
- SWR à res.freq. : ≤ 1.5:1
- Système d'alimentation : Gamma match
- Option -Tuning : Nous pouvons pré-régler l'antenne pour vous (réajustement par réglage de la longueur et réglage de la correspondance gamma)
Pré-approbation :
Si vous choisissez que votre antenne soit réglée sur la fréquence, indiquez-le en cochant la case (Fréquence prédéfinie)
lorsque vous finalisez votre commande, saisissez votre fréquence dans le champ commentaire (Envoyer un message, si vous souhaitez ajouter un commentaire sur votre commande, vous pouvez le saisir ici.), votre fréquence
