GP FM-Antenne: Die zuverlässige Grundlage für omnidirektionale Übertragungen

GP-Antennen oder Groundplane-Antennen sind die am häufigsten verwendeten Antennen für lokale und semiprofessionelle UKW-Radiosendungen. Sie wurden speziell für die gleichmäßige Abstrahlung von Signalen in alle Richtungen (360 Grad) entwickelt. Damit sind sie ideal für Radiosender, die von einem zentralen Punkt aus ein weites Gebiet abdecken möchten. Unsere GP-Antennen sind für maximale Effizienz und Reichweite präzise auf das FM-Band (87,5 - 108 MHz) abgestimmt.

Technologie und Aufbau der Groundplane-Antenne

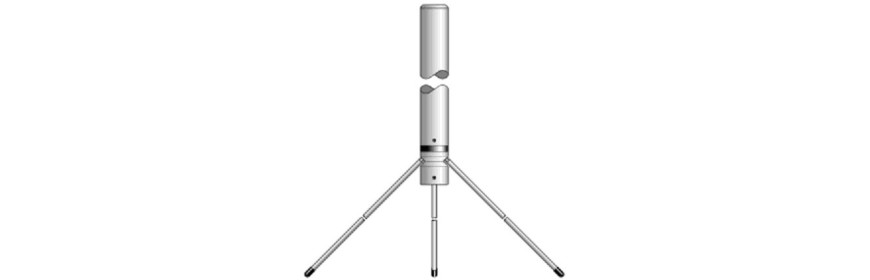

Eine GP-Antenne besteht aus einem vertikalen Strahlungselement und mehreren horizontalen oder nach unten gerichteten Elementen (den Radialen). Diese Radials dienen als künstliche Grundebene oder Gegengewicht. Diese Konstruktion sorgt für eine stabile Impedanz und einen niedrigen Abstrahlwinkel, was wichtig ist, um das Signal über den Horizont statt in die Luft zu senden.

• Omnidirektional: Strahlt das Signal gleichmäßig in alle Richtungen ab.
• Breitbanddesign: Einfache Abstimmung auf die gewünschte Frequenz innerhalb des UKW-Rundfunkbands.
• Robust und wetterbeständig: Hergestellt aus hochwertigem Aluminium oder Edelstahl für eine lange Lebensdauer.

Optimale Signalübertragung und Installation

Bei der Installation einer GP-Antenne ist die Höhe des Mastes der wichtigste Faktor für Ihre ultimative Reichweite. Da sich FM-Signale entlang einer „Sichtlinie“ ausbreiten, ist die Reichweite umso größer, je höher die Antenne ist. Darüber hinaus ist die Qualität des Koaxialkabels und der Anschlüsse entscheidend, um den Leistungsverlust zwischen dem FM-Sender und der Antenne zu minimieren.

Die Bedeutung der richtigen SWR-Abstimmung

Der Kauf der richtigen Antenne ist eine Investition in die Leistung Ihrer Station. Es ist wichtig, die Antenne genau auf Ihre Sendefrequenz abzustimmen, um ein niedriges Stehwellenverhältnis (SWR) zu erreichen. Ein schlechtes SWR führt dazu, dass Leistung zum Sender zurückreflektiert wird, was zu einer Überhitzung oder Beschädigung der Endstufe führen kann. Um diese optimale Abstimmung zu erreichen, sind unsere GP-Antennen oft einfach in der Länge verstellbar.

Wählen Sie Qualität und Reichweite

Eine zuverlässige Antenne erhöht den kommerziellen Wert und die Professionalität Ihres Radiosenders. Bei DMR Electronics finden Sie GP-Antennen, die sich in unzähligen Broadcast-Projekten weltweit bewährt haben. Egal, ob Sie ein lokaler Sender oder ein Veranstaltungskanal sind, wir bieten die Hardware, die dafür sorgt, dass Sie bei Ihren Zuhörern laut und deutlich ankommen.

FAQ zu GP FM-Antennen

• Was ist der Vorteil einer GP-Antenne gegenüber einer Dipolantenne?

Eine GP-Antenne ist aufgrund ihrer radialen Konstruktion weniger abhängig vom Mast, an dem sie montiert wird. Während ein vertikaler Dipol durch das Metallrohr direkt dahinter beeinflusst werden kann, erzeugt die GP-Antenne ihr eigenes Gegengewicht, was häufig zu einem konstanteren Rundradiusdiagramm führt.

• Muss ich die Radiale der Antenne selbst trotzdem erden?
[Bild zeigt die Montage von Radialen auf einer GP-Antennenbasis]

Die Radials bilden die „elektrische Masse“ für das Signal, aber aus Sicherheitsgründen (Blitzschlag und statische Elektrizität) ist es immer ratsam, den Mast, an dem sich die Antenne befindet, ordnungsgemäß an den Blitzschutz des Gebäudes anzuschließen.

• Wie viel Leistung verträgt eine GP-Antenne?

Dies hängt von den verwendeten Materialien und der Dicke des Heizkörpers ab. Wir bieten GP-Antennen an, die von Modellen für kleine 15-W-Sender bis hin zu schwereren Versionen reichen, die bis zu 500 W oder 1000 W Dauerleistung bewältigen können.
