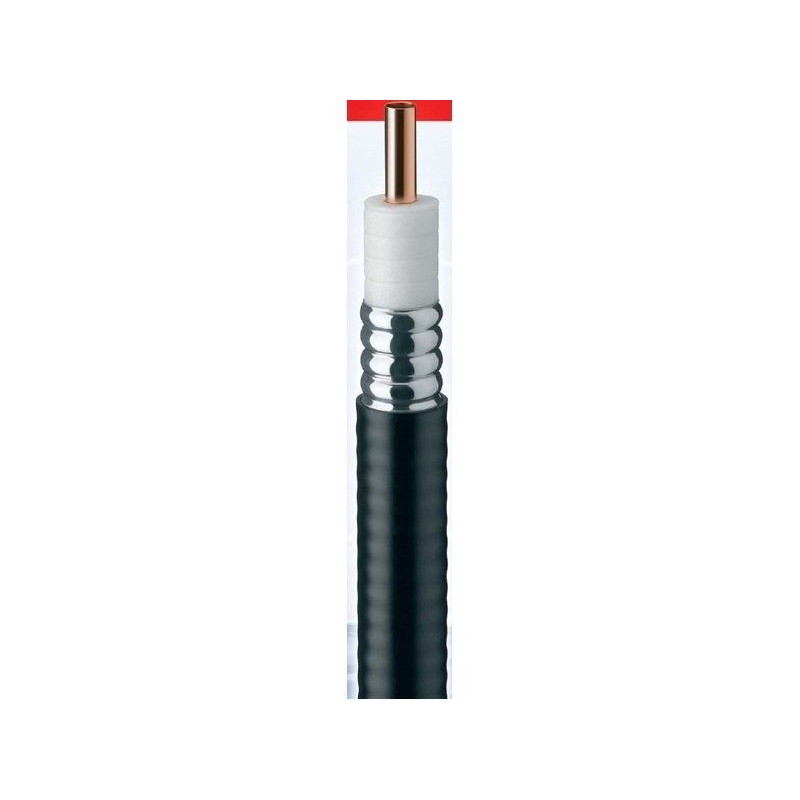

Cable Cellflex coaxial 1/2 LCF negro, por 10 metros
Ver más grande
No products
Prices are tax included
Ver más grande
Brand: DMR-Electronics
Model: 07-0100-0010
Condition: Nuevo
Category: Cables coaxiales
Cable Cellflex 1/2 LCF, por 10 metros. La baja atenuación de los fm-coaxialcables">cable coaxial de CELLFLEX® da como resultado una transmisión de señal altamente eficiente en su sistema de RF
Descripción del producto:
Baja atenuación
La baja atenuación del cable coaxial CELLFLEX® da como resultado una transmisión de señal altamente eficiente
en su sistema de RF.
Blindaje completo
El conductor externo sólido del cable coaxial CELLFLEX® crea un blindaje RFI/EMI continuo
que minimiza el sistema
Bajo VSWR
Las versiones especiales de bajo VSWR de los cables coaxiales CELLFLEX® contribuyen a un bajo ruido del sistema.
Excelente rendimiento de intermodulación
Los conductores internos y externos sólidos de los cables coaxiales CELLFLEX® prácticamente eliminan los intermods.
El rendimiento de intermodulación también se confirma con equipos de última generación en la fábrica de RFS.
Alta potencia nominal
Debido Gracias a su baja atenuación, excelentes propiedades de transferencia de calor y materiales dieléctricos
temperatura estabilizada, el cable CELLFLEX® proporciona una larga vida útil segura a altos niveles de potencia de transmisión.
Amplia gama de aplicaciones
Las áreas de aplicación típicas incluyen: líneas de alimentación para antenas de microondas terrestres y de transmisión,
móviles inalámbricos, estaciones base PCS y ESMR, cableado de conjuntos de antenas,
y equipos de radio se conecta.
Datos técnicos:
| Estructura | |||
| Conductor interno: | Alambre de aluminio revestido de cobre | [ mm (pulg.) ] | 3,56 (0,14) |
| Dieléctrico: | Espuma de polietileno | [ mm (pulg.) ] | 9,3 (0,366) |
| Conductor exterior: | Cobre corrugado | [ mm (pulg.) ] | 12,3 (0,48) |
| Chaqueta: | Polietileno, PE | [ mm (pulg.) ] | 13,75 (0,54) |
| Propiedades mecánicas | |||
| Peso, aprox. | [ kg/m (lb/pie) ] | 0,17 (0,11) | |
| Radio de curvatura mínimo, curvatura simple | [ mm (pulg.) ] | ||
| Radio de curvatura mínimo, curvatura repetitiva | [ mm (pulg.) ] | 32 (1,3) | |
| Momento flector | [ Nm (lb-pie) ] | 1,8 (1,33) | |
| Máx. fuerza de tracción | [ N (libras) ] | 650 (146) | |
| Distancia de sujeción recomendada/máxima | [ m (pies) ] | 0,30 / 0,30 (1,00 / 1,00) | |
| Propiedades eléctricas | |||
| Impedancia característica | [Ω] | 50 /- 1 | |
| Velocidad de propagación relativa | [ % ] | 77 | |
| Capacidad | [ pF/m (pF/pie) ] | 86,0 (26,0) | |
| Inductancia | [ µH/m (µH/pie) ] | 0,215 (0,066) | |
| Máx. frecuencia de funcionamiento | [GHz] | 10.6 | |
| Prueba de chispa RMS de la chaqueta | [V] | 5000 | |
| Potencia máxima | [ kW ] | 24.0 | |
| Voltaje máximo de RF | [V] | 1550 | |
| Resistencia CC del conductor interno | [ Ω/km (Ω/1000 pies) ] | 2,9 (0,88) | |
| Resistencia CC del conductor exterior | [ Ω/km (Ω/1000 pies) ] | 4,5 (1,37) | |
| Rango de temperatura recomendado | |||
| Temperatura de almacenamiento | [ °C (°F) ] | -70 a 85 (-94 a 185) | |
| Temperatura de instalación | [ °C (°F) ] | -40 a 60 (-40 a 140) | |
| Temperatura de funcionamiento | [ °C (°F) ] | -50 a 85 (-58 a 185) | |
