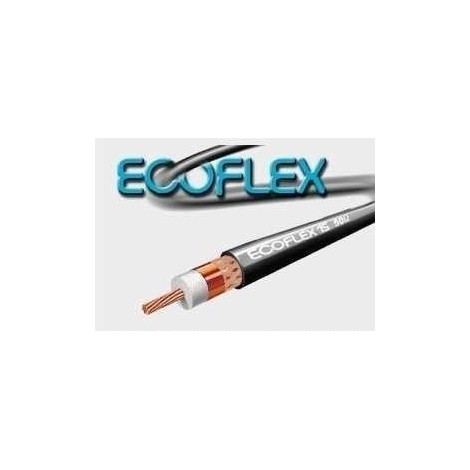

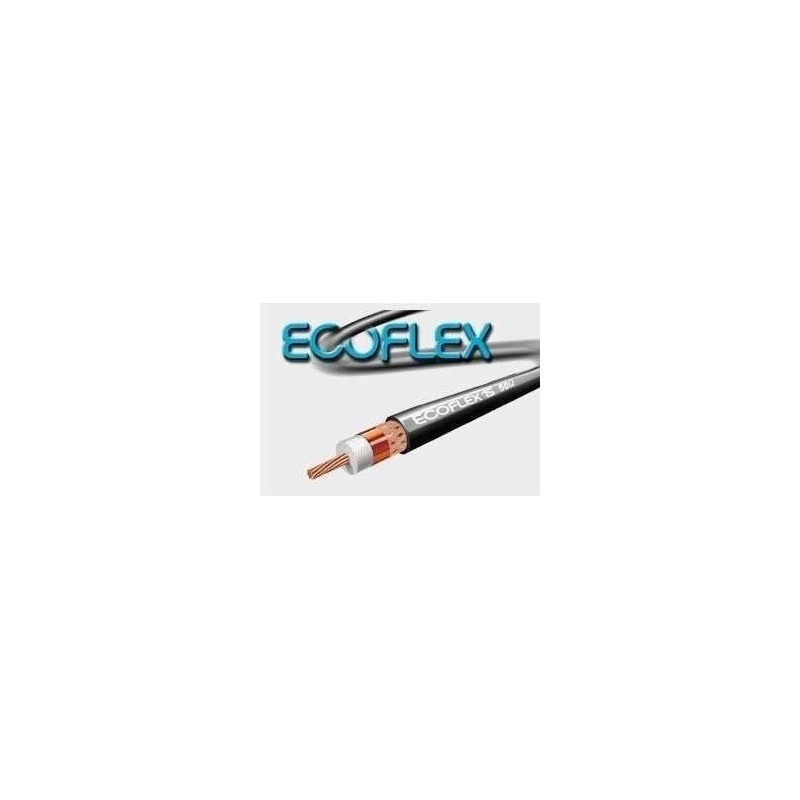

Cable Ecoflex 15 coaxial
Ver más grande
No products
Prices are tax included
Ver más grande
Brand: DMR-Electronics
Model:
Condition: Nuevo
Category: Cables coaxiales
ECOFLEX 15 fm-cables coaxiales">Cable coaxial, bajas pérdidas, muy flexible
Descripción del producto:
ECOFLEX 15 está diseñado para satisfacer las demandas de las industrias de RF y telecomunicaciones de cables coaxiales asequibles, altamente flexibles y de baja pérdida. Se logra una inmunidad de blindaje EMI de > 90 dB a 1,0 GHz mediante el uso de un blindaje doble, que consiste en una lámina de cobre superpuesta y una trenza de cobre adicional. La lámina de cobre tiene un revestimiento de PE aplicado que garantiza que la inmunidad EMI no se vea afectada por la flexión o flexión del cable.
ECOFLEX 15 es la elección correcta cuando se requiere un cable altamente flexible y resistente a microondas de baja pérdida. El precio asequible convierte al ECOFLEX 15 en el líder indiscutible para las exigentes aplicaciones actuales.
Pérdida en db por 100 m
Frecuencia ECOFLEX 15
5 MHz 0,60
10 MHz 0,86
50 MHz 1,96
100 MHz 2,81
144 MHz 3,40
200 MHz 4,05
300 MHz 5,0
400 MHz 5,9
432 MHz 6,1
500 MHz 6,7
1000 MHz 9,8
1296 MHz 11,4
1500 MHz 12,4
2000 MHz 14,7
2320 MHz 16,0
2400 MHz 16,3
3000 MHz 18,7
4000 MHz 22,3
5000 MHz 25,7
6000 MHz 28,8
= banda de radioaficionado
| Datos técnicos Ecoflex 15 | |
| Impedancia | 50 Ωs |
| Conductor central | cobre trenzado 7 x 1,55 mm |
| Dieléctrico | Conexión PE |
| Conductor exterior 1 | Lámina de cobre recubierta de PE, cobertura 100% |
| Conductor exterior 2 | trenza de cobre, opacidad 72% |
| Diámetro sobre la funda | 14,6 mm |
| Capacidad por metro | 77 pF |
| Factor de velocidad | 0,86 |
| Círculo de gran diámetro sin forzar | 214 mm |
