Agrandir l'image
Marque: DMR-Electronics
Modèle: 07-0100-0010
Stands: Nouveau
Catégories: Câbles coaxiaux

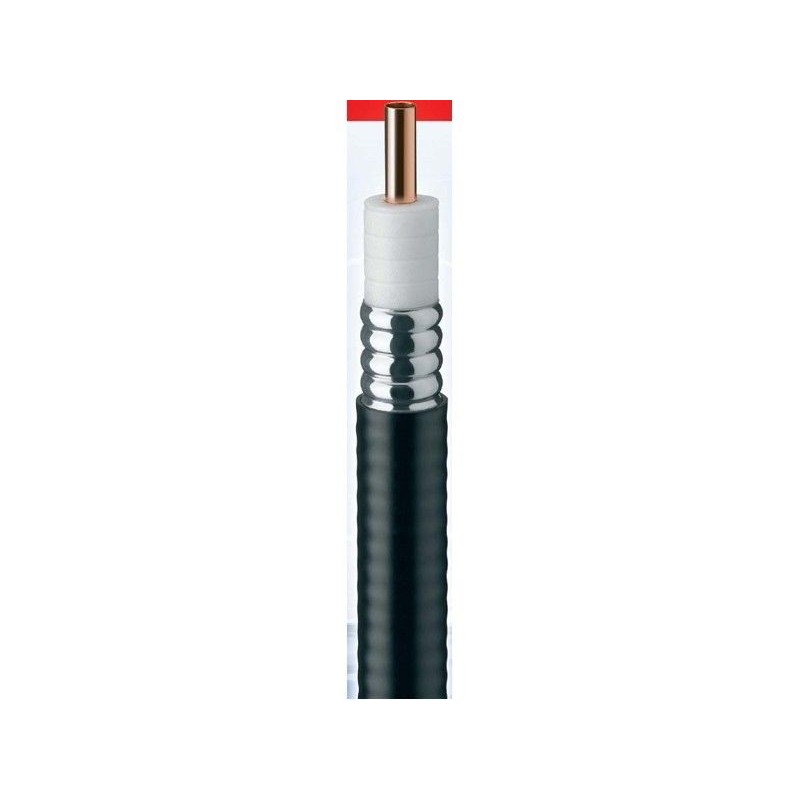

Câble Cellflex 1/2 LCF, par 10 mètres. La faible atténuation du câble coaxial CELLFLEX® permet une transmission très efficace du signal dans votre système RF
Description du produit :
Faible atténuation
La faible atténuation du câble coaxial CELLFLEX® permet une transmission de signal très efficace
dans votre système RF.
Blindage complet
Le conducteur externe solide du câble coaxial CELLFLEX® crée un blindage RFI/EMI continu minimisant les interférences du système.
Faible VSWR
Les versions spéciales à faible VSWR des câbles coaxiaux CELLFLEX® contribuent à un faible bruit du système.
Excellentes performances d'intermodulation
Les câbles coaxiaux CELLFLEX® ont des conducteurs internes et externes solides qui éliminent pratiquement les intermods.
Les performances d'intermodulation sont également confirmées avec des équipements de pointe dans l'usine RFS.
Haute puissance nominale
En raison de leur faible atténuation, de leurs excellentes propriétés de transfert de chaleur et de leur température stabilisée.
matériaux diélectriques, le câble CELLFLEX® offre une longue durée de vie sûre à des niveaux de puissance de transmission élevés.
Large gamme d'applications
Les domaines d'application typiques incluent : les lignes d'alimentation pour les antennes de diffusion et à micro-ondes terrestres,
les stations de base mobiles sans fil, PCS et ESMR, le câblage des réseaux d'antennes et les connexions d'équipements radio.
Données techniques :
| Structure | |||
| Conducteur interne : | Fil d'aluminium recouvert de cuivre | [ mm (po) ] | 3,56 (0,14) |
| Diélectrique : | Mousse de polyéthylène | [ mm (po) ] | 9,3 (0,366) |
| Conducteur extérieur : | Cuivre ondulé | [ mm (po) ] | 12,3 (0,48) |
| Veste : | Polyéthylène, PE | [ mm (po) ] | 13,75 (0,54) |
| Propriétés mécaniques | |||
| Poids, env. | [ kg/m (lb/pied) ] | 0,17 (0,11) | |
| Rayon de courbure minimum, courbure simple | [ mm (po) ] | ||
| Rayon de courbure minimum, courbures répétitives | [ mm (po) ] | 32 (1,3) | |
| Moment de flexion | [ Nm (lb-ft) ] | 1,8 (1,33) | |
| Max. force de traction | [ N (lb) ] | 650 (146) | |
| Distance de serrage recommandée/maximale | [ m (pieds) ] | 0,30 / 0,30 (1,00 / 1,00) | |
| Propriétés électriques | |||
| Impédance caractéristique | [Ω] | 50 /- 1 | |
| Vitesse de propagation relative | [ % ] | 77 | |
| Capacité | [ pF/m (pF/ft) ] | 86,0 (26,0) | |
| Inductance | [ µH/m (µH/ft) ] | 0,215 (0,066) | |
| Max. fréquence de fonctionnement | [GHz] | 10.6 | |
| Test d'étincelle de veste RMS | [V] | 5 000 | |
| Puissance de crête | [ kW ] | 24.0 | |
| Tension de crête RF | [V] | 1 550 | |
| Résistance CC du conducteur interne | [ Ω/km (Ω/1000ft) ] | 2,9 (0,88) | |
| Résistance CC du conducteur externe | [ Ω/km (Ω/1000ft) ] | 4,5 (1,37) | |
| Plage de température recommandée | |||
| Température de stockage | [ °C (°F) ] | -70 à 85 (-94 à 185) | |
| Température d'installation | [ °C (°F) ] | -40 à 60 (-40 à 140) | |
| Température de fonctionnement | [ °C (°F) ] | -50 à 85 (-58 à 185) | |
