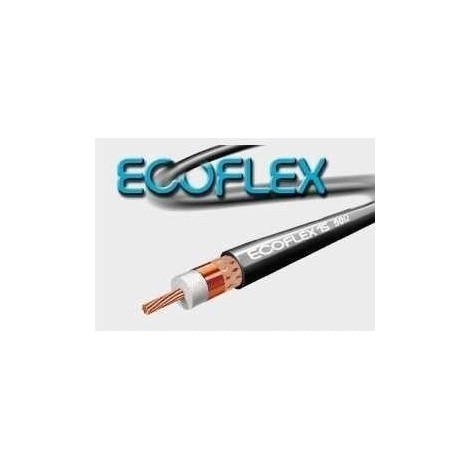

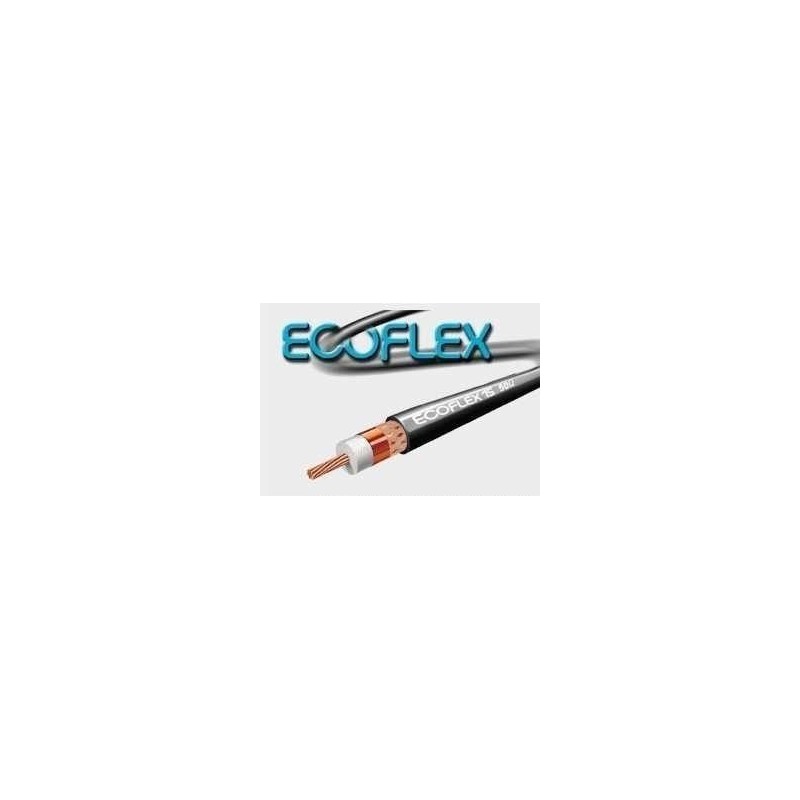

ECOFLEX 15 Câble coaxial, faible perte, très flexible
Description du produit :
ECOFLEX 15 est conçu pour répondre aux demandes des industries RF et des télécommunications en matière de câble coaxial à faible perte, très flexible et abordable. Une immunité de blindage EMI > 90 dB à 1,0 GHz est obtenue grâce à l'utilisation d'un double blindage, composé d'une feuille de cuivre superposée et d'une tresse de cuivre supplémentaire. La feuille de cuivre est dotée d'un revêtement PE appliqué qui garantit que l'immunité EMI n'est pas affectée par la flexion ou la flexion du câble.
ECOFLEX 15 est le bon choix lorsqu'un câble très flexible et résistant aux micro-ondes à faibles pertes est requis. Le prix abordable fait de l'ECOFLEX 15 le leader incontesté pour les applications exigeantes d'aujourd'hui.
Perte en dB par 100 m
Fréquence ECOFLEX 15
5 MHz 0,60
10 MHz 0,86
50 MHz 1,96
100 MHz 2,81
144 MHz 3,40
200 MHz 4,05 à 300 MHz 5,0 à 400 MHz 5,9 à 432 MHz 6,1 à 500 MHz 6,7 à 1 000 MHz 9,8 à 1 296 MHz 11,4 à 1 500 MHz 12,4 à 2 000 MHz 14,7
2 320 MHz 16,0
2 400 MHz 16,3
3 000 MHz 18,7
4 000 MHz 22,3
5 000 MHz 25,7
6 000 MHz 28,8
= bande radioamateur
| Données techniques Ecoflex 15 | |
| Impédance | 50 Ωs |
| Conducteur central | cuivre tressé 7 x 1,55 mm |
| Diélectrique | Connexion PE |
| Conducteur extérieur 1 | Feuille de cuivre avec revêtement PE, couverture 100 % |
| Conducteur extérieur 2 | Tresse de cuivre, opacité 72% |
| Diamètre hors gaine | 14,6 mm |
| Capacité par mètre | 77 pF |
| Facteur de vitesse | 0,86 |
| Grand diamètre de cercle sans forcer | 214 mm |
