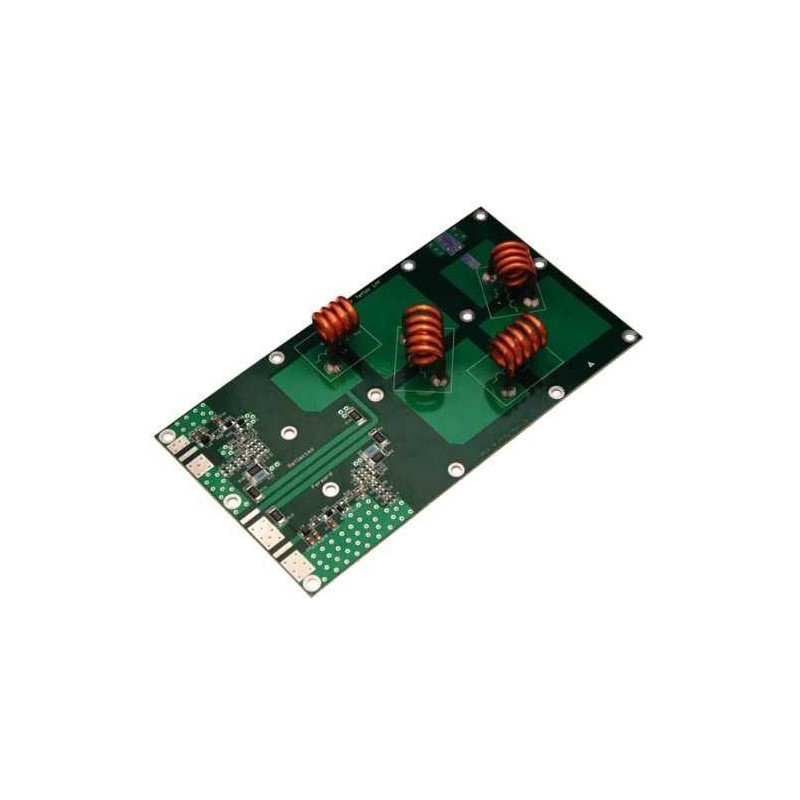

DMR-Electronics Filtro de paso bajo DR 1000w con opción SWR

Name: Filtro de paso bajo DR 1000w con opción SWR
Brand: DMR-Electronics
SKU: 1000wlpfswr
Price: 274.99 EUR
Availability: InStock

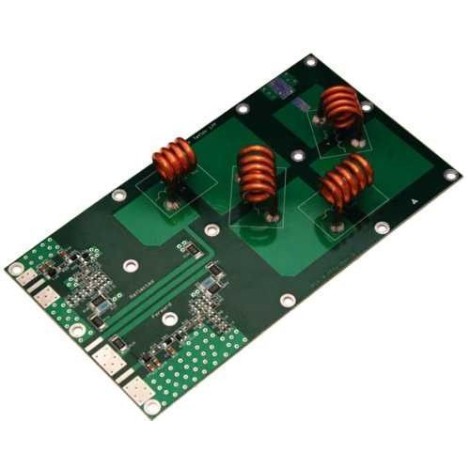

DR Low pass Filter 1000w met SWR mogelijkheid - FM Filtros RF

Ver más grande

€ 274,99

Descuentos por volumen

Cantidad	Descuento	Usted ahorra
2	2%	Hasta € 11,00
4	4%	Hasta € 44,00
6	6%	Hasta € 99,00
8	8%	Hasta € 175,99
10	10%	Hasta € 274,99

Cantidad

Advertencia: ¡Últimas unidades en stock!

Brand: DMR-Electronics

Model: 1000wlpfswr

Condition: Nuevo

Category: FM Filtros RF

Este acoplador direccional de filtro de paso bajo utiliza detectores de diodos que duplican el voltaje para proporcionar un voltaje de CC a los puertos de prueba directos y reflejados.

Imprimir

Viewed products

ILA-100-XLR Regulación de nivel estéreo pasivo versión XLR

Más información

Filtro de paso bajo DR de 1000 W con ROE

Descripción del producto:

Este acoplador direccional con filtro de paso bajo utiliza detectores de diodos que duplican el voltaje para suministrar voltaje igual a los puertos de prueba directos y reflejados.

Este acoplamiento es adecuado para circuitos de protección VSWR.

div>

Datos técnicos:

I- 86-110MHz, máximo 1000 vatios.
Tipología Chebyshev de noveno orden.
PCB de teflón de pérdida ultrabaja; Constantes dieléctricas estrictamente controladas.
Inductores grandes #8 AWG.
Pérdida de inserción máxima de 0,12 dB; 0,1 dB típico.
Pérdida de retorno de -28 dB; -33 dB típico.
Supresión de -47 dB a 176 MHz. Ese es el 1er armónico de 88MHz
Especificaciones del acoplamiento direccional
Directividad: normalmente 25 dB
Detector de nivel de salida: máximo 2,5 voltios a 108 MHz, 1000 W.
Tipología de detector: detector Schottky con duplicador de voltaje.
