Brand: DMR-Electronics
Model:
Condition: Nuevo
Category: Placas de conexión RF FM y placas de captación swr

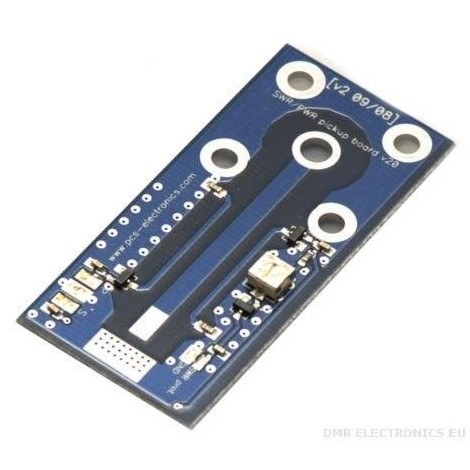

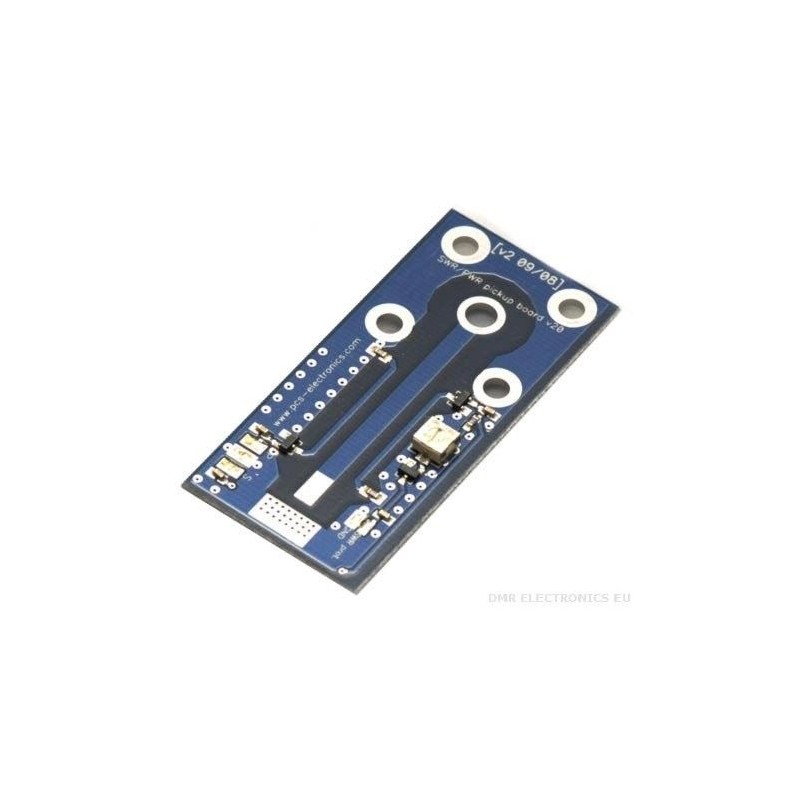

Tarjeta de salida RF 1500W para conector N o SO239 con acoplador direccional SWR/PWR. ¡Ahora con laminado de TEFLON y frecuencia compensada dentro de la banda de transmisión FM!
Descripción del producto:

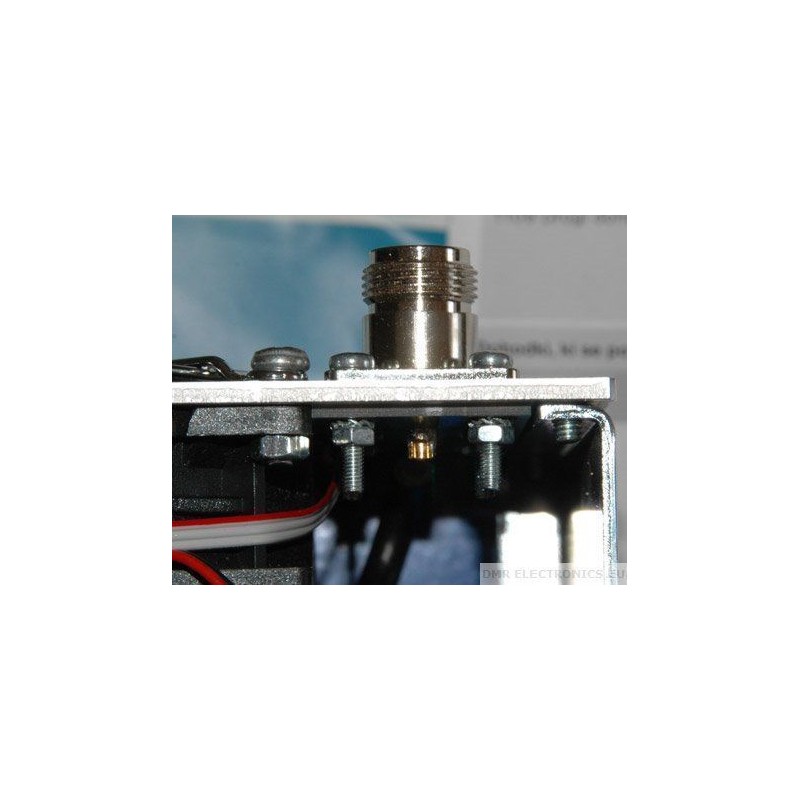

Una solución sencilla que podría hacer tu vida mucho más fácil. Si alguna vez quiso montar un conector N o SO239 en su gabinete y conectarle un cable coaxial de una manera limpia y efectiva sin agregar inductancia parásita y hacer que todo parezca un desastre, probablemente haya notado que esto no es tan fácil de hacer. Sin embargo, tenemos una solución sencilla. Esta pequeña PCB se atornilla firmemente y directamente al conector N o SO239 (ver imágenes) y permite un contacto limpio, eléctricamente excelente y también atractivo. Para colmo, también contiene un pequeño acoplador direccional de línea de banda. El cabezal de soldadura de tres pines proporciona tierra y dos voltajes, uno para ROE y el otro para ENERGÍA. Ahora puede medir este voltaje para determinar su POTENCIA de salida o ROE. También es posible utilizar esta placa para construir simplemente protección SWR.
El cable coaxial se puede soldar fácilmente a los terminales como se muestra en las fotos. Recomendamos cable coaxial con base de teflón para dicho cableado de interconexión, ya que el aislamiento de teflón no se funde cuando se suelda o se calienta debido al alto nivel de potencia. También están disponibles placas con 15 cm de cable de teflón RG142 instalado. Este cable también está preparado para soldar en su extremo libre, haciendo que la instalación sea sumamente sencilla.
Las placas ahora se producen en laminado de TEFLON y consumen una potencia mucho mayor, además tienen compensación de frecuencia, por lo que una lectura a 108 MHz y 88 MHz produce las mismas lecturas.
Datos técnicos:
- Tamaño: 62 mm x 29 mm, laminado de PTFE (TEFLON)
- Manejo de potencia: 0-1500 W con disipador de calor, por encima de 1 KW recomendamos un cable CuAg de 1-2 mm de espesor a través del conductor central para mayor seguridad.
- Rango de frecuencia: 0-500 MHz (frecuencia compensada para una lectura igual dentro de todo Banda de transmisión FM)
- Conectores compatibles: N y SO239
- Incluye: PCB y todos los componentes, conector y tornillos no incluidos
