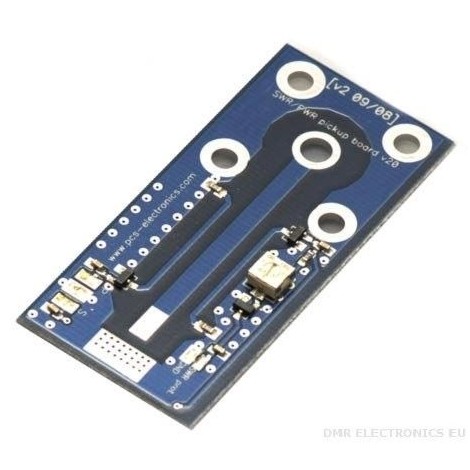

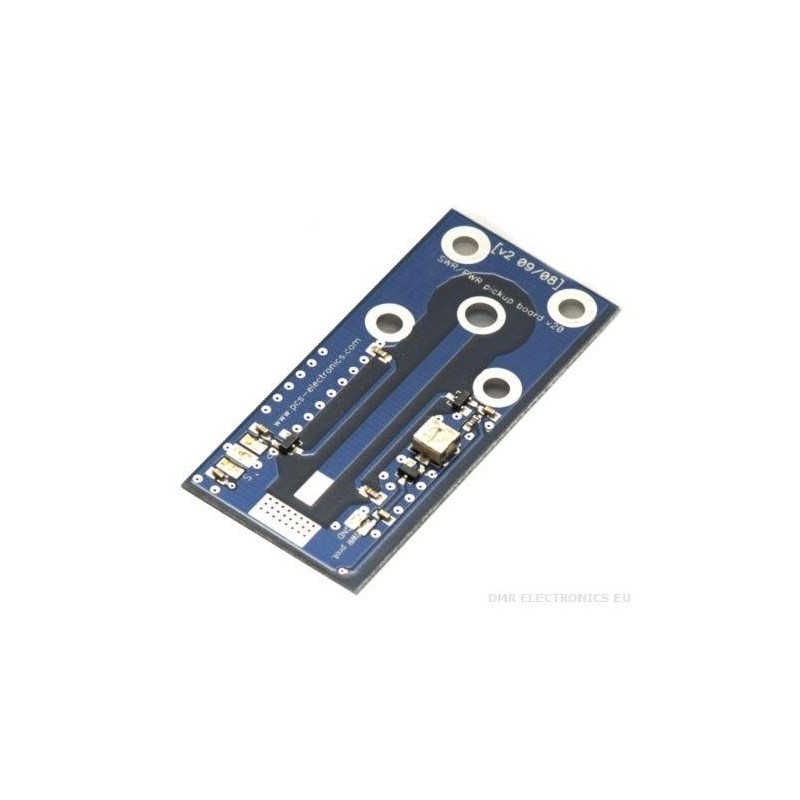

Tarjeta de salida RF de 2500 W con captador SWR/PWR (conector 7/16)
Tarjeta de salida RF para conector 7/16 con acoplador direccional SWR/PWR
¡Ahora con laminado TEFLON y frecuencia compensada dentro de la banda de transmisión FM!
Descripción del producto:

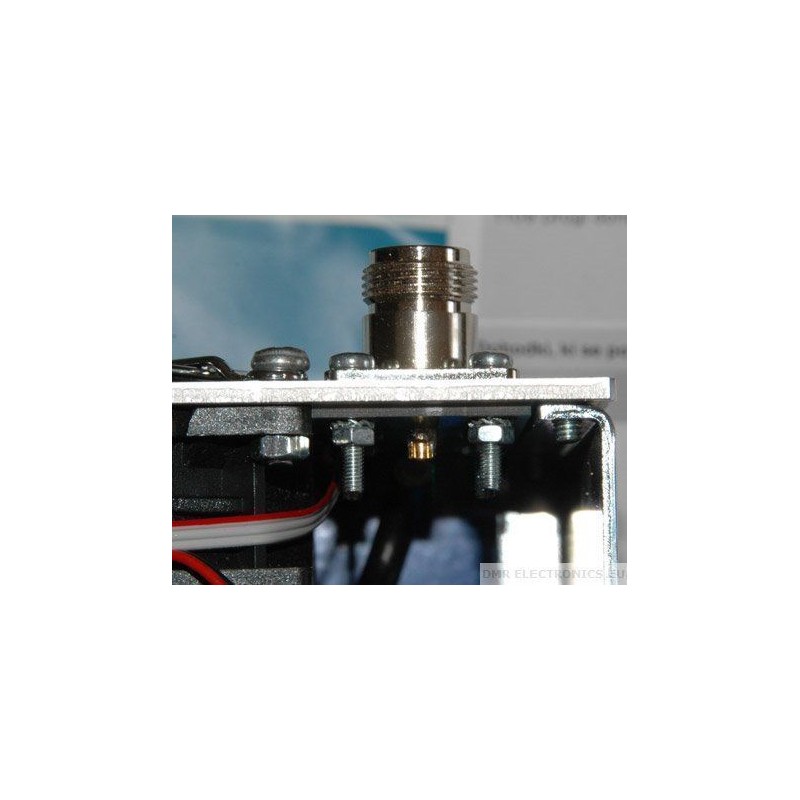

Una solución sencilla que podría hacer tu vida mucho más fácil. Si alguna vez quiso montar un conector 7/16 en su gabinete y conectarle un cable coaxial de una manera limpia y efectiva sin agregar inductancia parásita y hacer que todo parezca un desastre, probablemente haya notado que esto no es tan fácil de hacer. Sin embargo, tenemos una solución sencilla. Esta pequeña PCB se atornilla firmemente y directamente al conector 7/16 montado en el panel (ver imágenes) y permite un contacto limpio, eléctricamente excelente y también atractivo. Para colmo, también contiene un pequeño acoplador direccional de línea de banda. El cabezal de soldadura de tres pines proporciona tierra y dos voltajes, uno para ROE y el otro para ENERGÍA. Ahora puede medir este voltaje para determinar su POTENCIA de salida o ROE. También es posible utilizar esta placa para construir simplemente protección SWR.
El cable coaxial se puede soldar fácilmente a los terminales como se muestra en las fotos. Recomendamos cable coaxial con base de teflón para dicho cableado de interconexión, ya que el aislamiento de teflón no se funde cuando se suelda o se calienta debido al alto nivel de potencia. También están disponibles placas con 15 cm instalados de cable de teflón semirrígido de 50 ohmios. Este cable también está preparado para soldar en su extremo libre, haciendo que la instalación sea sumamente sencilla.
Las placas ahora se producen en laminado de TEFLON y consumen una potencia mucho mayor, además tienen compensación de frecuencia, por lo que una lectura a 108 MHz y 88 MHz produce las mismas lecturas.
Datos técnicos:
- Tamaño: laminado de PTFE (TEFLON)
- Manejo de potencia: 0-2500 W con disipador de calor
- Rango de frecuencia: 0-500 MHz (Frecuencia compensada para una lectura igual dentro de toda la banda de transmisión FM)
- Conectores admitidos: 7/16 montado en panel o algunas versiones de 7/8 montado en panel (si no puedo encontrarlo en el correo electrónico)
- Incluye: PCB y todos los componentes, conector y tornillos no incluidos
