Carte de sortie RF 2 500 W avec capteur SWR/PWR (connecteur 7/16)
Carte de sortie RF pour connecteur 7/16 avec coupleur directionnel SWR/PWR
Maintenant avec stratifié TEFLON et compensation de fréquence dans la bande de diffusion FM !
Description du produit :

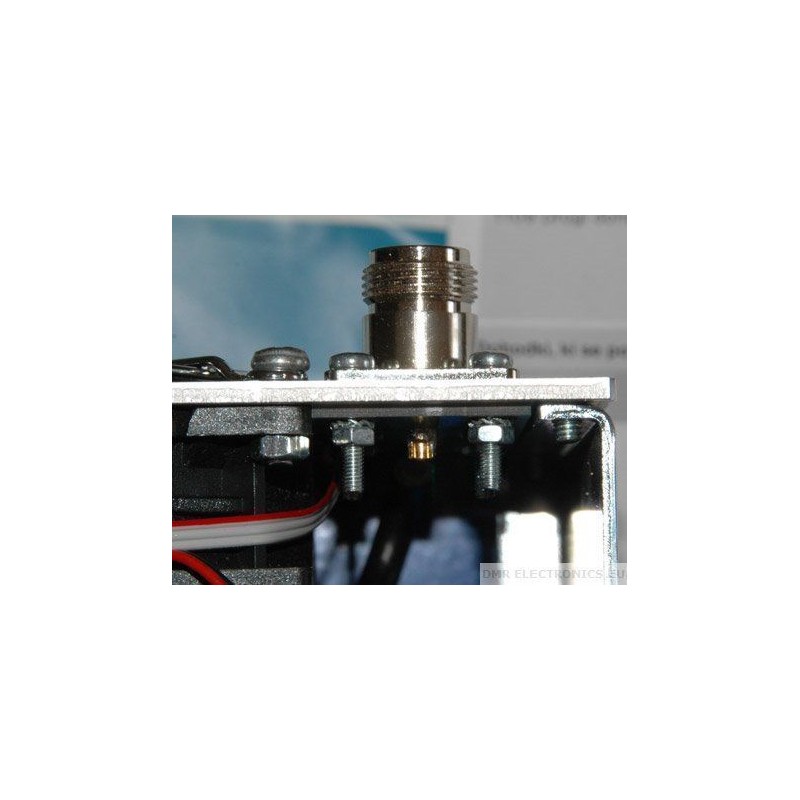

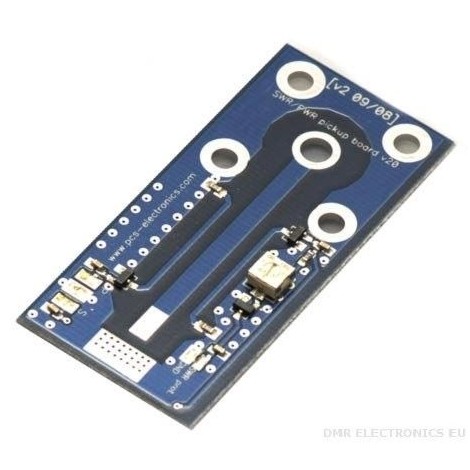

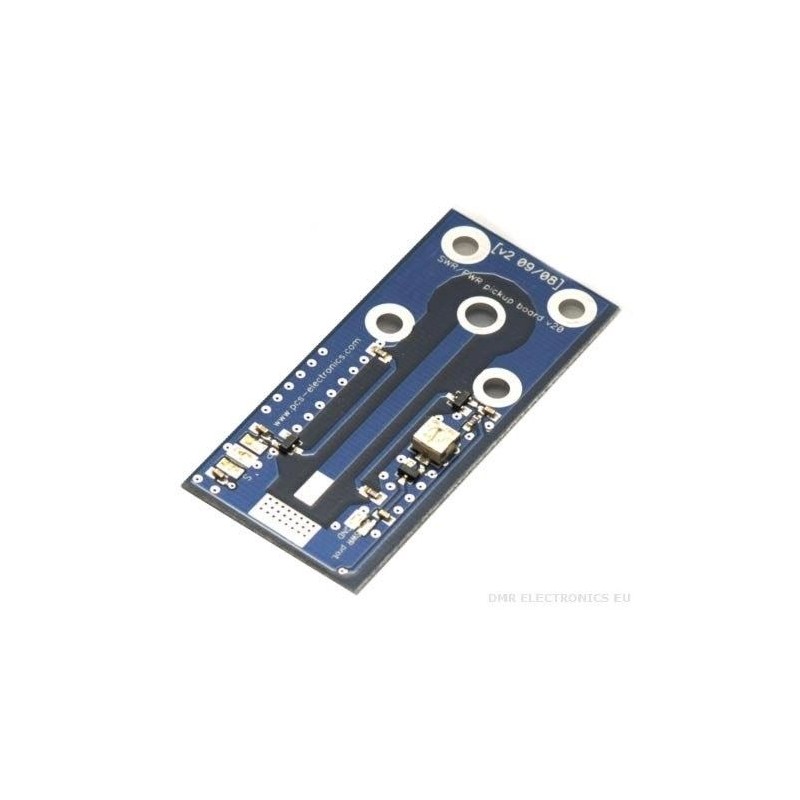

Une solution simple qui pourrait vous faciliter la vie. Si vous avez toujours voulu monter un connecteur 7/16 sur votre boîtier et y connecter un câble coaxial de manière propre et efficace sans ajouter d'inductance parasite et sans donner l'impression que tout cela ressemble à un gâchis, vous avez probablement remarqué que ce n'est pas si facile à faire. Nous avons cependant une solution simple. Ce petit PCB se visse fermement et directement sur le connecteur 7/16 monté sur panneau (voir photos) et permet un contact propre, électriquement excellent et également esthétique. Pour couronner le tout, il contient également un petit coupleur directionnel stripline. Le connecteur à souder à trois broches fournit la terre et deux tensions, une pour SWR et l'autre pour POWER. Vous pouvez maintenant mesurer cette tension pour déterminer votre PUISSANCE ou SWR de sortie. Il est également possible d'utiliser cette carte pour construire simplement une protection SWR.
Le câble coaxial peut être facilement soudé aux bornes comme indiqué sur les photos. Nous recommandons un câble coaxial à base de téflon pour un tel câblage d'interconnexion, car l'isolation en téflon ne fond pas lorsqu'elle est soudée ou chauffée en raison du niveau de puissance élevé. Des cartes avec 15 cm de câble semi-rigide en téflon de 50 ohms sont également disponibles. Ce câble est également préparé pour être soudé sur son extrémité libre, ce qui rend l'installation extrêmement simple.
Les cartes sont désormais produites sur du stratifié TEFLON et prennent une puissance beaucoup plus élevée. Elles sont également compensées en fréquence, de sorte qu'une lecture à 108 MHz et 88 MHz produit les mêmes lectures.
Faits techniques :
- Taille : stratifié PTFE (TEFLON)
- Puissance admissible : 0-2 500 W avec dissipateur thermique
- Gamme de fréquences : 0-500 MHz (compensation de fréquence pour une lecture égale dans toute la bande de diffusion FM)
- Connecteurs pris en charge : 7/16 montés sur panneau ou certaines versions de 7/8 montés sur panneau (si vous ne le trouvez pas par e-mail)
- Comprend : PCB et tous les composants, connecteur et vis non inclus
