Marca: RigExpert
Modello: AA-230
Stand: Nuovo
Categorie: Analizzatori di antenne Rigexpert

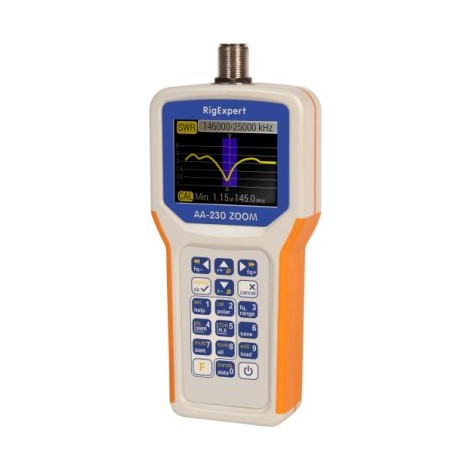

RigExpert AA-230 ZOOM
L'analizzatore è progettato per misurare l'SWR (rapporto delle onde stazionarie), la perdita di ritorno, la perdita del cavo, nonché altri parametri dei sistemi di cavi e antenne nell'intervallo da 100 kHz a 230 MHz.
Una funzionalità ZOOM integrata rende le misurazioni grafiche particolarmente efficaci.
Una modalità riflettometro nel dominio del tempo integrata può essere utilizzata per individuare un guasto all'interno del sistema della linea di alimentazione.
5 altri prodotti nella categoria - Analizzatori di antenne Rigexpert
Prodotti visualizzati
Informazioni sul prodotto

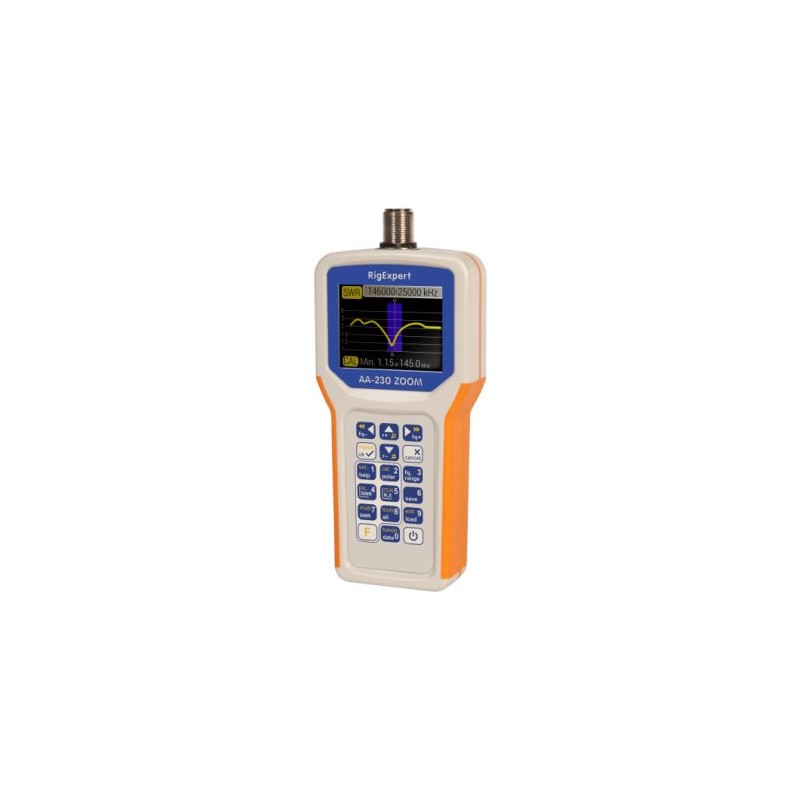

RigExpert AA-230 ZOOM
L'analizzatore è progettato per misurare SWR (rapporto d'onda stazionaria), perdita di ritorno, perdita del cavo, nonché altri parametri dei sistemi di cavi e antenne nell'intervallo da 100 kHz a 230 MHz.
Una funzionalità ZOOM integrata rende le misurazioni grafiche particolarmente efficaci.
Una modalità riflettometro nel dominio del tempo integrata può essere utilizzata per individuare un guasto all'interno del sistema della linea di alimentazione.
Le seguenti attività possono essere eseguite facilmente utilizzando questo analizzatore:
- Check-out rapido di un'antenna
- Sintonizzazione di un'antenna sulla risonanza
- Confronto delle caratteristiche di un'antenna prima e dopo un evento specifico (pioggia, uragano, ecc.)
- Realizzare stub coassiali o misurarne i parametri
- Test dei cavi e localizzazione dei guasti, misurazione della perdita del cavo e dell'impedenza caratteristica
- Misurazione della capacità o dell'induttanza di carichi reattivi
RigExpert AA-230 ZOOM – Specifiche
Gamma di frequenza: da 0,1 a 230 MHz
Inserimento frequenza: risoluzione 1 kHz
Misurazione per sistemi da 25, 50, 75 e 100 Ohm
Intervallo di misurazione SWR: da 1 a 100 in modalità numerica,
da 1 a 10 in modalità grafico
Visualizzazione SWR: indicatore numerico o analogico
Intervallo R e X: 0…10000, -10000…10000 in modalità numerica,
0…1000, -1000…1000 in modalità grafico
Modalità di visualizzazione:
– SWR a frequenze singole o multiple
– SWR, perdita di ritorno, R, X, Z, L, C a frequenza singola

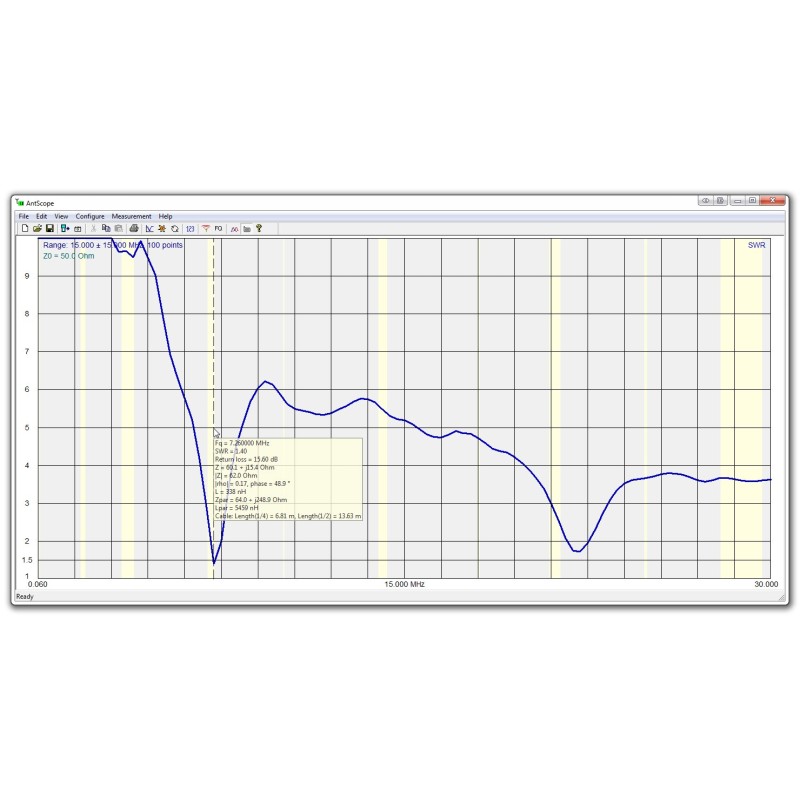

– Grafico SWR, da 20 a 500 punti
– Grafico R, X, da 20 a 500 punti
– Grafico Smith, da 20 a 500 punti
– Grafico della perdita di ritorno, da 20 a 500 punti
– Grafico TDR (Time Domain Reflectometer)
– Strumenti per cavi (perdita e impedenza caratteristica)
Calibrazione opzionale per carico corto aperto.
Memoria non volatile:
– 100 slot per salvare i risultati delle misurazioni
Uscita RF:
– Tipo di connettore: N
– Forma del segnale di uscita: quadrato
– Potenza di uscita: -10 dBm (con carico di 50 Ohm)
Alimentazione:
– Quattro batterie alcaline da 1,5 V, tipo AAA
– Capacità max. 4 ore di misurazione continua, max. 2 giorni in modalità stand-by quando vengono utilizzate batterie completamente cariche
– Quando l'analizzatore è collegato a un PC o a un adattatore CC con presa USB, prende energia da queste fonti
Interfaccia:
– Display TFT a colori 290×220
– Tasti 6×3 sulla tastiera impermeabile
– Menu multilingue e schermate di aiuto
– Connessione USB a un personal computer
Specifiche Bluetooth:
Specifica Bluetooth v.4.0 (BLE). Compatibile con il sistema operativo Android ver. 6.0 e versioni successive. L'analizzatore AA-230 Zoom non funziona tramite connessione Bluetooth insieme al sistema operativo Windows e AntScope2.
Dimensioni: 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 pollici)
Temperatura operativa: 0…40 °C (32…104 °F)
Peso: 236 g (8,32 once)
Garanzia: 2 anni
GTIN-13: 4820185420082
RigExpert AA-230 ZOOM è prodotto in Ucraina.
Le specifiche sono soggette a modifiche senza preavviso.
