Marca: RigExpert
Modelo: AA-230
Estandes: Novo
Categorias: Analisadores de Antena Rigexpert

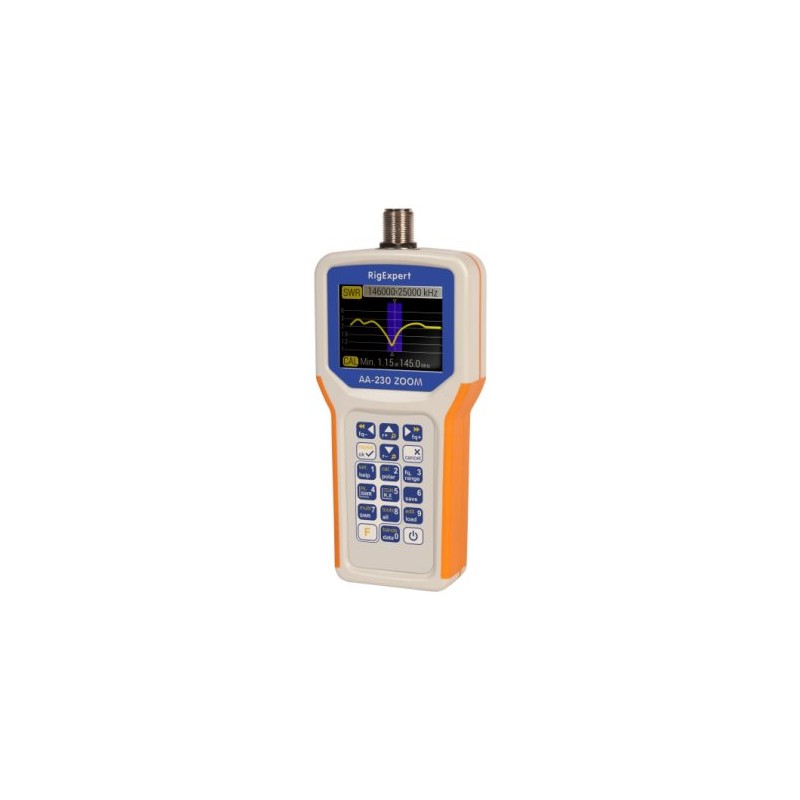

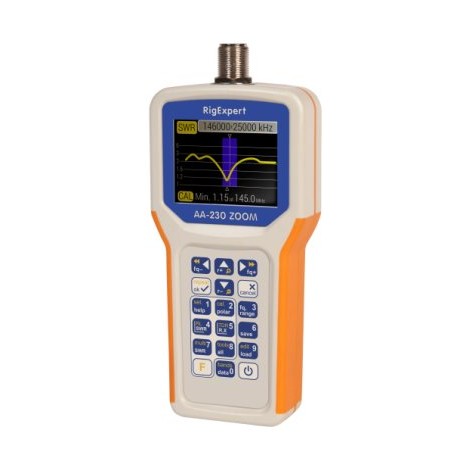

RigExpert AA-230 ZOOM
O analisador foi projetado para medir ROE (relação de onda estacionária), perda de retorno, perda de cabo, bem como outros parâmetros de sistemas de cabos e antenas na faixa de 100 kHz a 230 MHz.
Um recurso ZOOM integrado torna as medições gráficas especialmente eficazes.
Um modo reflectômetro no domínio do tempo integrado pode ser usado para localizar uma falha no sistema de linha de alimentação.
RigExpert AA-230 ZOOM
O analisador foi projetado para medir ROE (relação de onda estacionária), perda de retorno, perda de cabo, bem como outros parâmetros de sistemas de cabos e antenas na faixa de 100 kHz a 230 MHz.
Um recurso ZOOM integrado torna as medições gráficas especialmente eficazes.
Um modo reflectômetro no domínio do tempo integrado pode ser usado para localizar uma falha no sistema de linha de alimentação.
As seguintes tarefas são facilmente realizadas usando este analisador:
RigExpert AA-230 ZOOM – Especificações
Faixa de frequência: 0,1 a 230 MHz
Entrada de frequência: resolução de 1 kHz
Medição para sistemas de 25, 50, 75 e 100 Ohms
Faixa de medição de ROE: 1 a 100 em modos numéricos,
1 a 10 em modos de gráfico
Exibição de SWR: indicador numérico ou analógico
Intervalo R e X: 0…10000, -10000…10000 em modos numéricos,
0…1000, -1000…1000 em modos de gráfico
Modos de exibição:
– SWR em frequências únicas ou múltiplas
– SWR, perda de retorno, R, X, Z, L, C em frequência única

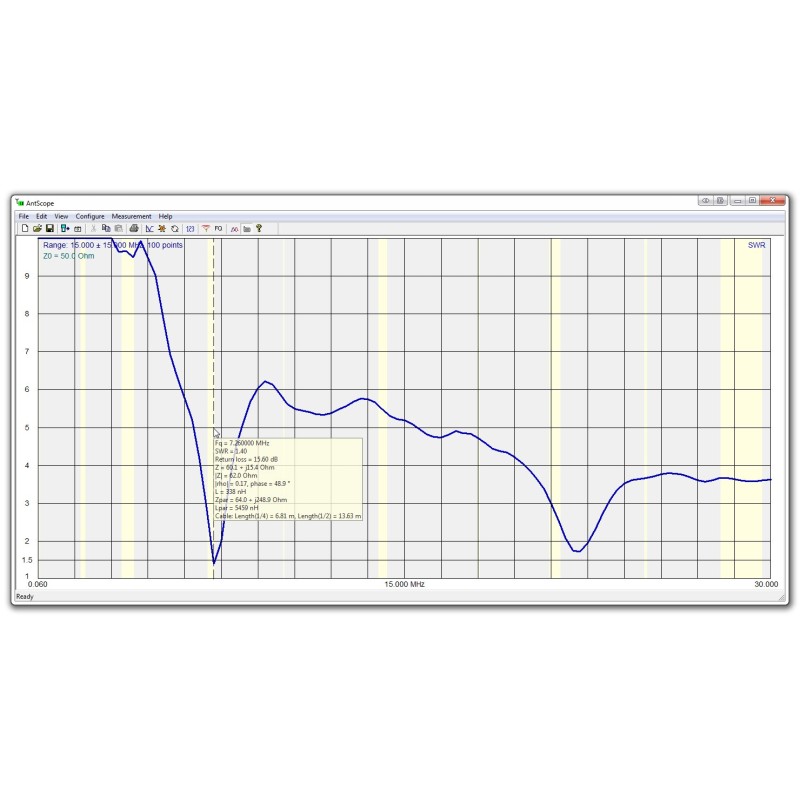

– Gráfico SWR, 20 a 500 pontos
– Gráfico R, X, 20 a 500 pontos
– Gráfico Smith, 20 a 500 pontos
– Gráfico de perda de retorno, 20 a 500 pontos
– Gráfico TDR (Time Domain Reflectometer)
– Ferramentas de cabo (perda e impedância característica)
Calibração opcional de carga curta aberta.
Memória não volátil:
– 100 slots para salvar resultados de medição
Saída RF:
– Tipo de conector: N
– Formato do sinal de saída: quadrado
– Potência de saída: -10 dBm (com carga de 50 Ohm)
Alimentação:
– Quatro pilhas alcalinas de 1,5 V, tipo AAA
– Carga máx. 4 horas de medição contínua, máx. 2 dias em modo de espera quando baterias totalmente carregadas são usadas
– Quando o analisador está conectado a um PC ou a um adaptador DC com tomada USB, ele recebe energia dessas fontes
Interface:
– Tela TFT colorida de 290×220
– 6×3 teclas no teclado à prova d’água
– Menus multilíngues e telas de ajuda
– Conexão USB a um computador pessoal
Especificações do Bluetooth:
Especificação do Bluetooth v.4.0 (BLE). Compatível com Android OS versão. 6.0 e superior. O analisador AA-230 Zoom não funciona através de conexão Bluetooth junto com o sistema operacional Windows e AntScope2.
Dimensões: 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 pol.)
Temperatura operacional: 0 a 40 °C (32 a 104 °F)
Peso: 236 g (8,32 onças)
Garantia: 2 anos
GTIN-13: 4820185420082
RigExpert AA-230 ZOOM é fabricado na Ucrânia.
As especificações estão sujeitas a alterações sem aviso prévio.
