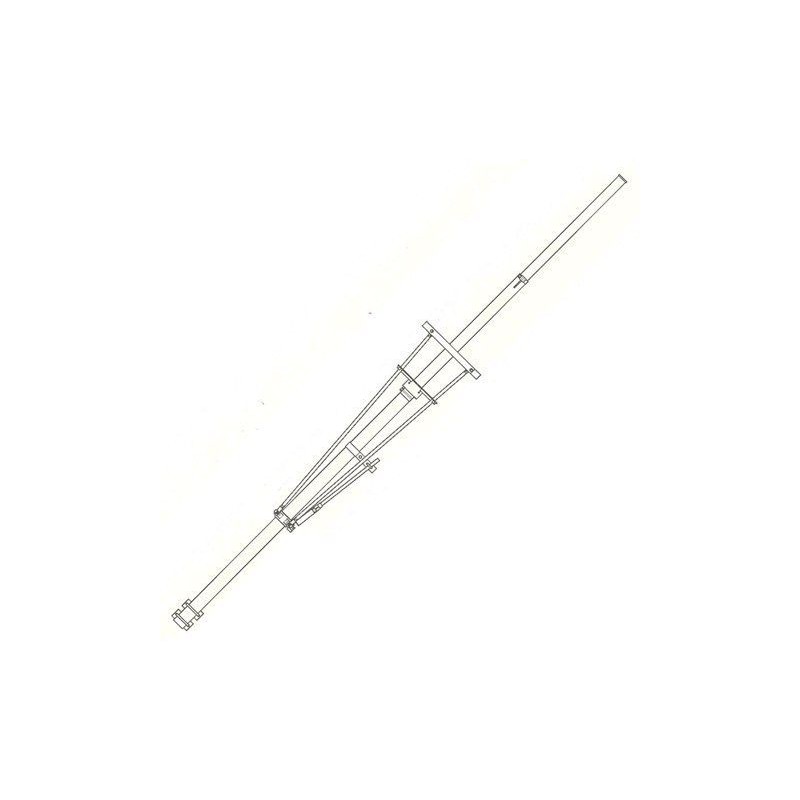

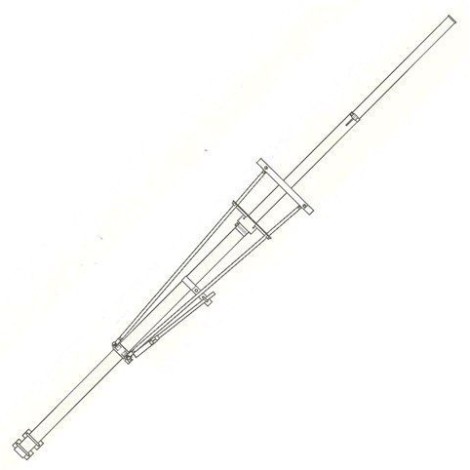

FMantenna trasmittente colineare in alluminio a 3/4 onde ad alto guadagno frieszak

Stai cercando una soluzione che offra un guadagno paragonabile ai dipoli verticali a 2 alloggiamenti con una perfetta copertura omnidirezionale e spazio disponibile sulla sommità di un tetto o di una torre? Allora questa è l'antenna che fa per te. 2 dipoli montati sul lato della torre non forniscono una perfetta copertura omnidirezionale; questa antenna in cima a una torre lo farà. Prodotto secondo standard rigorosi utilizzando progetti elettrici e meccanici all'avanguardia, garantendo prestazioni superiori e lunga durata. Se misurato rispetto a un dipolo standard a 1/2 onda, l'onda a 3/4 offre un enorme guadagno di 5,15 dBi su tutta la banda FM. Tutti i connettori RF sono componenti in Teflon con specifiche che superano i valori richiesti. Opzionalmente possiamo regolare completamente la tua antenna. Viene quindi consegnato completamente regolato e assemblato, l'Exterminator II può essere installato sulla torre o sul palo in pochi minuti.

Se ci chiedi di sintonizzare l'antenna, scrivi la frequenza desiderata sotto i commenti durante il pagamento e noi sintonizzeremo la tua antenna per te. Puoi sempre sintonizzare la tua antenna solo con il misuratore SWR e le istruzioni. Si noti che sebbene l'antenna sia regolata in fabbrica, a volte potrebbe essere necessario apportare una piccola regolazione a seconda, ad esempio, degli oggetti vicini, ecc. Alcune parti potrebbero anche spostarsi leggermente durante il trasporto, quindi ricordarsi di serrare nuovamente tutte le viti. L'antenna viene spedita completamente assemblata, ma le due parti sono piegate insieme per un facile trasporto. Devi solo allentare due viti ed estendere le due parti telescopiche fino ai due cerchi neri di marcatura, quindi serrare nuovamente le viti.

Novità della versione II:
- Assemblaggio del connettore notevolmente migliorato
- Diversi altri miglioramenti minori

Vantaggi:
- Copertura perfettamente circolare quando montato su una torre/palo.
- Si abbina o funziona meglio di 2 dipoli
- Più facile da montare rispetto a 2 dipoli

Svantaggi:
- Non è a banda larga, richiede sintonizzazione (lo facciamo noi per te)
- NON ADATTO a persone che non sanno come operare il misuratore SWR o eseguire una semplice sintonizzazione dell'antenna (utilizzare invece dipoli a banda larga o sistemi multi-bay).

Quanto ERP ha il mio trasmettitore con questa antenna? perdite del cavo

Istruzioni per la messa a punto:
Si consiglia di ricontrollare l'SWR prima di utilizzare l'antenna, gli oggetti vicini potrebbero causare disturbi all'antenna!

1. Se hai ricevuto l'antenna preprogrammata, estendi le due parti telescopiche finché non sono visibili i due anelli di marcatura neri.
Se si risintonizza su una frequenza diversa, estendere l'antenna come mostrato di seguito (allentare le viti ed estendere le 2 parti telescopiche).
Quando si sintonizza a circa 88 MHz: estendere completamente Quando si sintonizza a circa 100 MHz:
Estendi del 50%
Quando si sintonizza a circa 108 MHz: estendi di circa il 25%

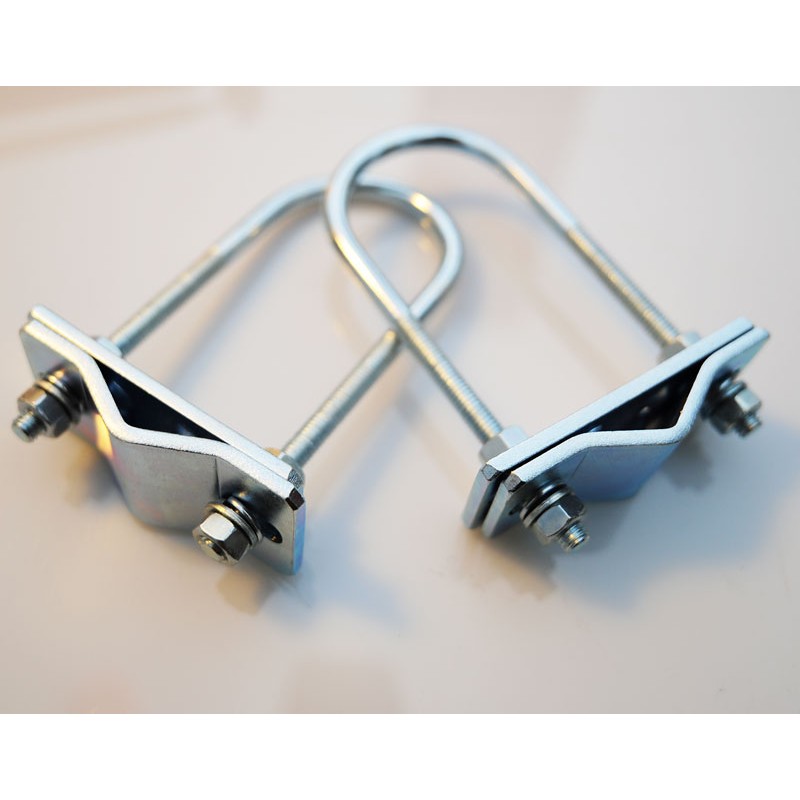

2. Montare la parte inferiore dell'antenna sul palo metallico previsto e fissarla saldamente con le viti

3. Se hai ricevuto un'antenna preprogrammata, non allentare l'asta gamma.
Se si tratta di un'antenna nuova non sintonizzata o la stai risintonizzando, allenta la banda gamma in modo che la barra gamma possa muoversi dentro e fuori con un certo sforzo. Ora regola l'asta in modo che sia circa 1/3 all'interno del tubo di corrispondenza gamma nero.

4. Collega l'analizzatore SWR RigExpert ( AA-170 o superiore), accendilo e premi 4 per la misurazione SWR. (leggi il PS qui sotto se non ne hai uno).

5. Sposta la frequenza centrale sulla frequenza di tua scelta (usa i pulsanti Freq - e Freq ), imposta la portata su circa 20 MHz per iniziare,
puoi ridurre la portata in seguito quando ti avvicini alla frequenza di tua scelta.

6. Premere OK per avviare la misurazione. Il minimo della curva dovrebbe essere vicino allo zero alla frequenza desiderata.

7. Modificare la lunghezza dell'antenna fino ad ottenere il miglior SWR alla frequenza desiderata.

8. Regola la posizione della barra gamma fino ad ottenere il miglior SWR alla frequenza desiderata.

9. Ripeti i passaggi 7 e 8 finché non ottieni un valore SWR minimo.

10. Stringere tutte le viti

11. Controlla di nuovo l'SWR. Correggere se necessario.

12. Hai finito!

PS: Se non disponi di un analizzatore d'antenna puoi anche utilizzare il misuratore SWR ma fallo alla potenza minima che ti consentirà comunque di ottenere una lettura decente dal tuo misuratore SWR e allo stesso tempo non compromettere lo stadio di uscita del tuo trasmettitore. Non leggere mai l'SWR dallo schermo LCD del trasmettitore, UTILIZZA UN VERO misuratore SWR o analizzatore di antenna .

Importante: A causa delle grandi dimensioni e della forma irregolare di questi pacchi, il sito web spesso sbaglia sui costi di spedizione. A volte dobbiamo utilizzare anche una scatola di legno, che aggiunge circa 100 euro al costo dell'antenna. Per i costi di spedizione esatti, contatta il nostro reparto vendite, fornisci loro il tuo indirizzo esatto e ti indicheranno i costi di spedizione.

Accessori consigliati: I kit di messa a terra possono essere acquistati qui , forniscono protezione dai fulmini. Dovrebbero essere installati sull'antenna, alla base della torre e all'ingresso dell'edificio del trasmettitore. Utilizzare anche monacor.html" target="_blank" rel="noopener">nastro autoadesivo sui connettori, si fonde nella gomma e protegge l'umidità dall'ingresso cavo coassiale e sistema di antenna.

Alcune informazioni di base:

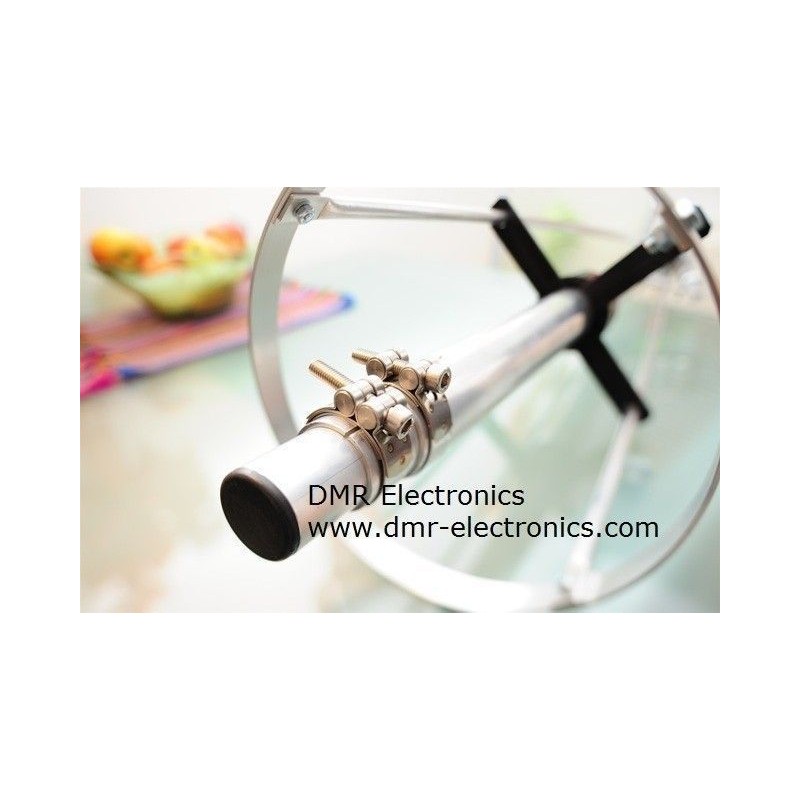

esistono diversi design simili, tutti basati sul vecchio design SIRIO. La maggior parte di questi utilizza una corrispondenza gamma molto scarsa rispetto alla versione radio CB che soffia molto velocemente. Utilizzano anche connettori in plastica economici. Quasi tutti utilizzano teste di fusione economiche. La nostra è l'unica versione dotata di una testa lavorata a CNC di alta qualità. Controlla le foto. Alcuni dei ragazzi che vendono queste antenne affermano anche di averle inventate, anche se le antenne sono identiche al vecchio design SIRIO. Chiedi a questi ragazzi il numero del brevetto e guardali lottare.

Specifiche tecniche:

Gamma di frequenza: 87,5 - 108 MHz (controlla il nostro sito Web per la versione TV VHF)
- Max. potenza: 900-1000 W (N), 3KW (7/16) - 4kW (EIA)
- Impedenza: 50Ω sbilanciato
- Guadagno: 5,15 dbi (aggiornamenti da 1KW tx a 2KW ERP tx)

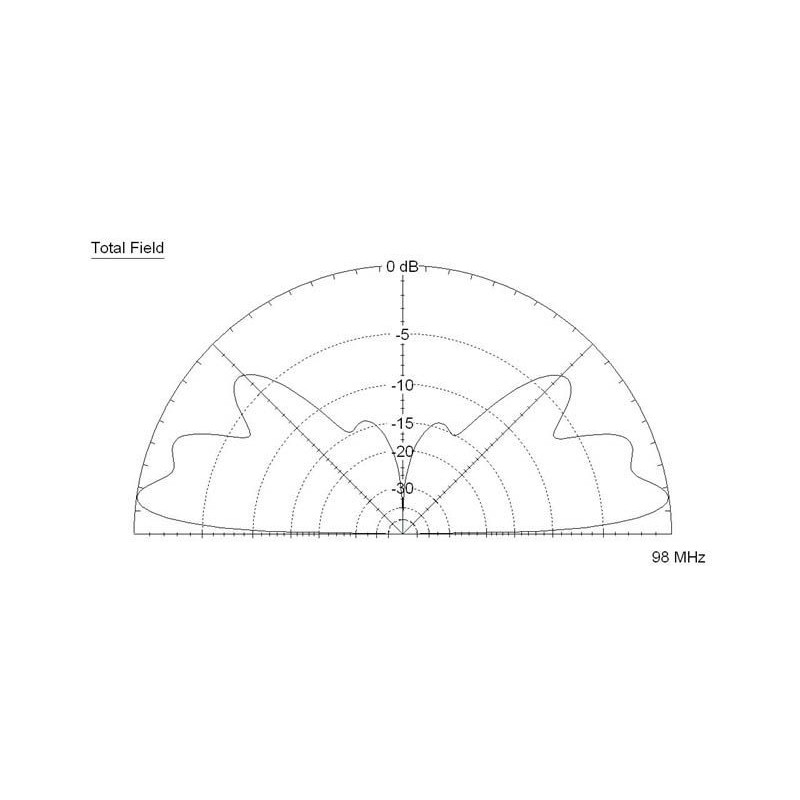

- Radiazione (piano H): 360° omnidirezionale
- Polarizzazione: verticale
- Connettore: "N" - 7/16" DIN - EIA
- Larghezza di banda 6MHz a SWR 2:1:
- SWR a frequenza res.: ≤ 1,5:1
- Sistema di alimentazione: Gamma match
- Opzione -Sintonizzazione: possiamo pre-sintonizzare l'antenna per te (risintonizzazione tramite regolazione della lunghezza e regolazione della corrispondenza gamma)

Pre-approvazione:

Se scegli di sintonizzare l'antenna sulla frequenza, indicalo selezionando la casella (Frequenza preimpostata)

quando completi l'ordine, inserisci la tua frequenza nel campo dei commenti (Invia un messaggio, se desideri aggiungere un commento sul tuo ordine, puoi inserirlo qui.), la tua frequenza
