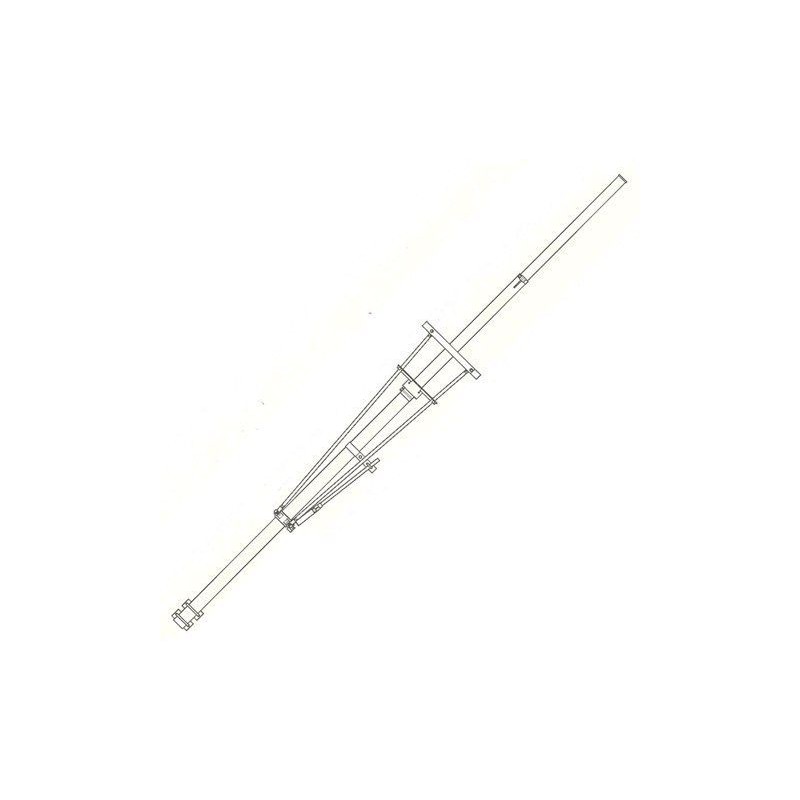

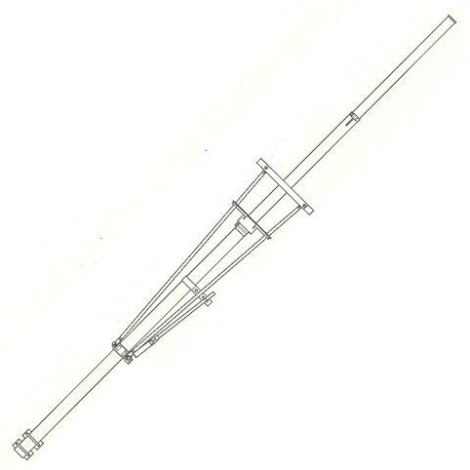

FMantena de transmissão colinear de alumínio de alto ganho de 3/4 ondas frieszak

Você está procurando uma solução que forneça ganho comparável a dipolos verticais de 2 baias com cobertura omnidirecional perfeita e algum espaço disponível no topo de um telhado ou torre? Então esta é a antena para você. 2-dipolos montados na lateral da torre não fornecem cobertura omnidirecional perfeita; esta antena no topo de uma torre irá. Fabricado de acordo com padrões exigentes usando projetos elétricos e mecânicos de última geração, resultando em desempenho superior e longa vida útil. Quando medido em relação a um dipolo padrão de 1/2 onda, a onda 3/4 oferece um enorme ganho de 5,15 dBi em toda a banda FM. Todos os conectores RF são componentes de Teflon com especificações que excedem os valores exigidos. Opcionalmente, podemos ajustar totalmente sua antena. Em seguida, ele é entregue totalmente ajustado e montado, o Exterminator II pode ser instalado em sua torre ou mastro em poucos minutos.

Se você nos pedir para sintonizar a antena, escreva a frequência desejada nos comentários durante a finalização da compra e nós sintonizaremos sua antena para você. Você sempre pode sintonizar sua antena apenas com o medidor SWR e as instruções. Observe que embora a antena seja ajustada de fábrica, às vezes pode ser necessário fazer um pequeno ajuste dependendo, por exemplo, de objetos próximos, etc. Algumas peças também podem se mover ligeiramente durante o transporte, portanto, lembre-se de reapertar todos os parafusos. A antena é enviada totalmente montada, mas as duas partes são dobradas para facilitar o transporte. Você só precisa afrouxar dois parafusos e estender as duas partes telescópicas até os dois círculos pretos de marcação e, em seguida, apertar os parafusos novamente.

O que há de novo na versão II:
- Montagem do conector significativamente melhorada
- Várias outras pequenas melhorias

Benefícios:
- Cobertura perfeitamente circular quando montado em uma torre/poste.
- Corresponde ou tem melhor desempenho que 2 dipolos
- Mais fácil de montar que 2 dipolos

Desvantagens:
- Não é banda larga, requer ajuste (nós fazemos isso para você)
- NÃO ADEQUADO para pessoas que não sabem operar o medidor de SWR ou fazer simples ajuste de antena (use dipolos de banda larga ou sistemas multi-bay).

Quanto ERP meu transmissor possui com esta antena? perdas no cabo

Instruções de ajuste:
É recomendado que você verifique novamente o SWR antes de usar a antena, objetos próximos podem causar algum distúrbio à antena!

1. Se você recebeu sua antena pré-programada, estenda as duas partes telescópicas até que os dois anéis pretos de marcação fiquem visíveis.
Se você sintonizar novamente para uma frequência diferente, estenda a antena conforme mostrado abaixo (solte os parafusos e estenda as 2 partes telescópicas).
Ao sintonizar para aproximadamente 88 MHz: estender totalmente Ao sintonizar para aproximadamente 100 MHz:
Estender 50%
Ao sintonizar aproximadamente 108 MHz: estender aproximadamente 25%

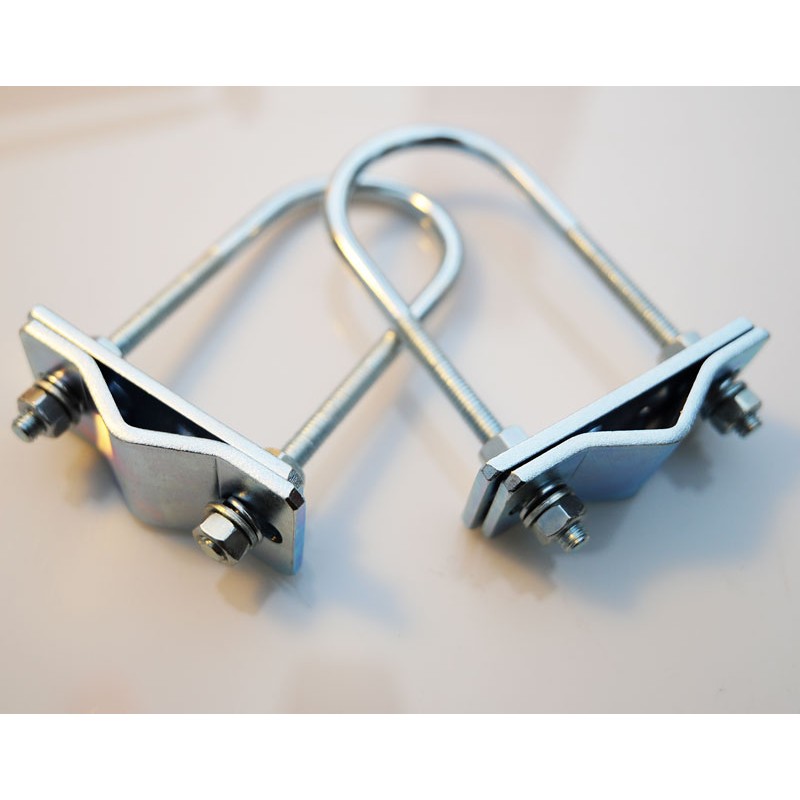

2. Monte a parte inferior da antena no poste de metal pretendido e aperte firmemente com parafusos

3. Se você recebeu uma antena pré-programada, não afrouxe a haste gama.
Se esta for uma antena nova desafinada ou se você estiver sintonizando novamente, afrouxe a banda gama para que a barra gama possa entrar e sair com algum esforço. Agora ajuste a haste de modo que ela fique aproximadamente 1/3 dentro do tubo preto de correspondência gama.

4. Conecte o analisador RigExpert SWR ( AA-170 ou melhor ), ligue-o e pressione 4 para medição de SWR. (leia o PS abaixo se você não tiver um).

5. Mova a frequência central para a frequência de sua escolha (use os botões Freq - e Freq ), defina o intervalo para aproximadamente 20 MHz para começar.
você poderá reduzir o intervalo mais tarde, quando chegar perto da frequência de sua escolha.

6. Pressione OK para iniciar a medição. O mínimo da curva deve estar próximo de zero na frequência desejada.

7. Altere o comprimento da antena até obter o melhor SWR na frequência desejada.

8. Ajuste a posição da barra gama até obter a melhor ROE na frequência desejada.

9. Repita 7 e 8 até obter um valor mínimo de SWR.

10. Aperte todos os parafusos

11. Verifique o ROE novamente. Corrija se necessário.

12. Você terminou!

PS: Se você não tiver um analisador de antena, você também pode usar o medidor de SWR mas faça isso com uma potência mínima que ainda permitirá que você obtenha uma leitura decente do seu medidor de SWR e ao mesmo tempo não comprometa o estágio de saída do seu transmissor. Nunca leia SWR na tela LCD do seu transmissor, USE UM medidor de SWR REAL ou analisador de antena .

Importante: Devido ao tamanho grande e ao formato irregular desses pacotes, o site muitas vezes erra os custos de envio. Às vezes também temos que usar uma caixa de madeira, o que acrescenta cerca de 100 euros ao custo da antena. Para saber os custos exatos de envio, entre em contato com nosso departamento de vendas, forneça seu endereço exato e eles farão uma cotação dos custos de envio.

Acessórios recomendados: Os kits de aterramento podem ser adquiridos aqui , eles fornecer proteção contra raios. Devem ser instalados na antena, na base da torre e na entrada do prédio do transmissor. Use também monacor.html" target="_blank" rel="noopener">fita autoadesiva nos conectores, ele se funde em borracha e protege a entrada de umidade no cabo coaxial e no sistema de antena.

Algumas informações básicas:

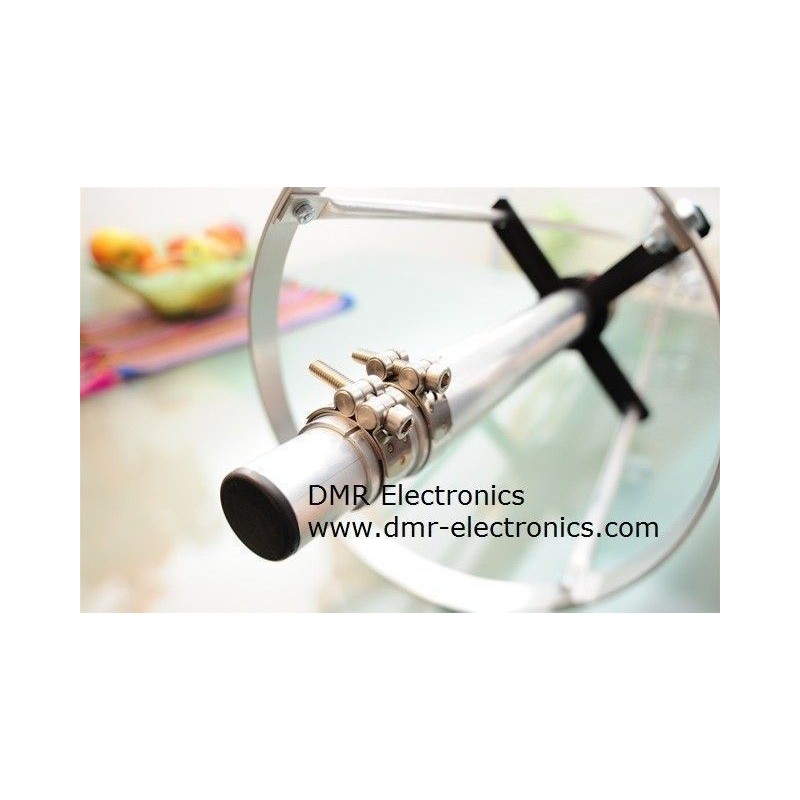

existem vários designs semelhantes, todos baseados no antigo design SIRIO. A maioria deles usa uma correspondência de gama muito baixa da versão do rádio CB, que sopra muito rápido. Eles também usam conectores de plástico baratos. Quase todos eles usam cabeçotes de fundição baratos. Nossa é a única versão que vem com um cabeçote usinado CNC de alta qualidade. Confira as fotos. Alguns dos vendedores dessas antenas também afirmam tê-las inventado, embora as antenas sejam idênticas ao antigo design da SIRIO. Peça a esses caras o número da patente e observe-os lutando.

Especificações técnicas:

Faixa de frequência: 87,5 - 108 MHz (confira em nosso site a versão de TV VHF)
- Máx. potência: 900-1000W (N), 3KW (7/16) - 4kW (EIA)
- Impedância: 50Ω não balanceado
- Ganho: 5,15 dbi (Atualiza 1KW tx para 2KW ERP tx)

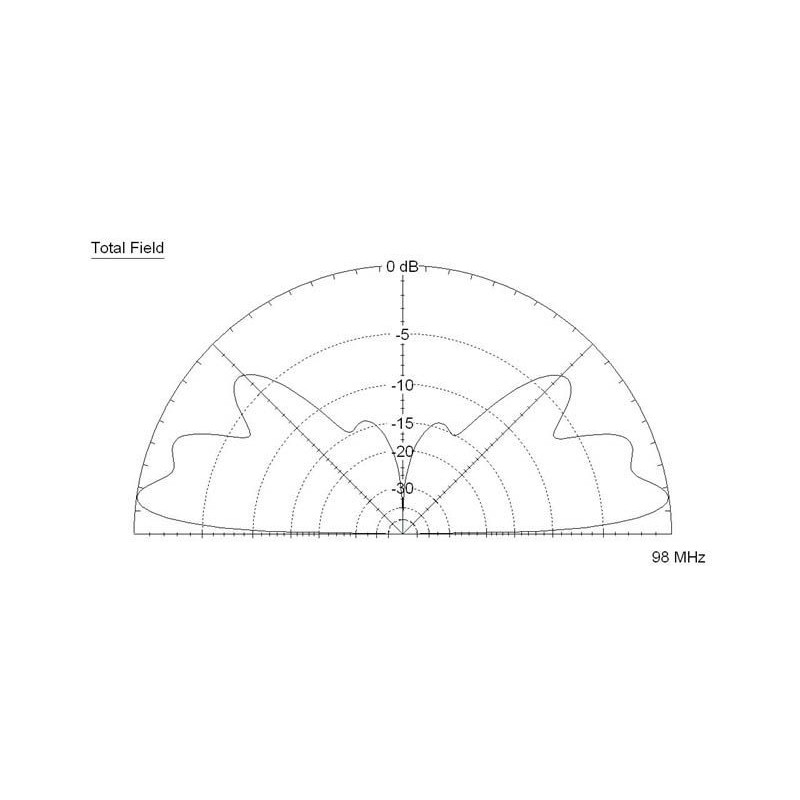

- Radiação (plano H): 360° omnidirecional
- Polarização: vertical
- Conector: "N" - 7/16" DIN - EIA
- Largura de banda de 6MHz em SWR 2:1:
- SWR em res.freq.: ≤ 1.5:1
- Sistema de alimentação: Correspondência de gama
- Opção -Ajuste: Podemos pré-ajustar a antena para você (re-sintonia por ajuste de comprimento e ajuste de correspondência de gama)

Pré-aprovação:

Se você optar por sintonizar sua antena na frequência, indique isso marcando a caixa (Frequência predefinida)

ao concluir seu pedido, insira sua frequência no campo de comentários (Envie uma mensagem. Se desejar adicionar um comentário sobre seu pedido, você pode inseri-lo aqui.), sua frequência
