Visualizza ingrandito
Marca: DMR-Electronics
Modello: 07-0100-0010
Stand: Nuovo
Categorie: Cavi Coax

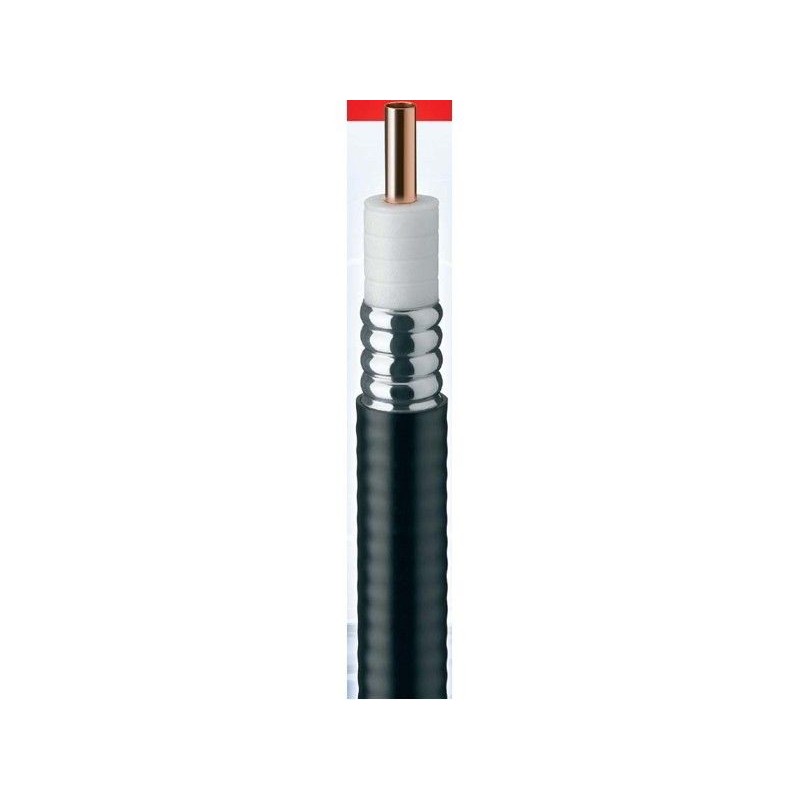

Cavo Cellflex 1/2 LCF, per 10 metri. La bassa attenuazione dei cavi fm-coassiali">cavi coassiali CELLFLEX® si traduce in una trasmissione del segnale altamente efficiente nel tuo sistema RF
Descrizione del prodotto:
Bassa attenuazione
La bassa attenuazione del cavo coassiale CELLFLEX® si traduce in una trasmissione del segnale altamente efficiente
nel tuo sistema RF.
Schermatura completa
Il solido conduttore esterno del cavo coassiale CELLFLEX® crea una schermatura RFI/EMI continua
che riduce al minimo il sistema interferenze.
Basso VSWR
Le speciali versioni a basso VSWR dei cavi coassiali CELLFLEX® contribuiscono a ridurre il rumore del sistema.
Eccellenti prestazioni di intermodulazione
I solidi conduttori interni ed esterni dei cavi coassiali CELLFLEX® eliminano virtualmente gli intermodali.
Le prestazioni di intermodulazione sono confermate anche dalle apparecchiature all'avanguardia nella fabbrica RFS.
Elevata potenza nominale
Grazie alla bassa attenuazione, alle eccellenti proprietà di trasferimento del calore e ai materiali dielettrici
stabilizzati a temperatura, il cavo CELLFLEX® offre una lunga durata di servizio sicura a livelli di potenza di trasmissione elevati.
Ampia gamma di applicazioni
Le aree di applicazione tipiche includono: linee di alimentazione per antenne a microonde terrestri e broadcast,
mobile wireless, stazioni base PCS ed ESMR, cablaggio di array di antenne
e radio attrezzatura.
Dati tecnici:
| Struttura | |||
| Conduttore interno: | Filo di alluminio rivestito in rame | [mm (pollici)] | 3,56 (0,14) |
| Dielettrico: | Polietilene espanso | [mm (pollici)] | 9,3 (0,366) |
| Conduttore esterno: | Rame ondulato | [mm (pollici)] | 12,3 (0,48) |
| Sì: | Polietilene, PE | [mm (pollici)] | 13,75 (0,54) |
| Proprietà meccaniche | |||
| Peso, ca | [kg/m (libbre/piedi)] | 0,17 (0,11) | |
| Raggio minimo di curvatura, curvatura singola | [mm (pollici)] | ||
| Raggio di curvatura minimo, piegatura ripetitiva | [mm (pollici)] | 32 (1,3) | |
| Buigmoment | [Nm (libbre-piedi)] | 1,8 (1,33) | |
| Massimo. forza di trazione | [N (libbre)] | 650 (146) | |
| Distanza di serraggio consigliata/massima | [m (piedi)] | 0,30 / 0,30 (1,00 / 1,00) | |
| Proprietà elettriche | |||
| Impedenza caratteristica | [OH] | 50 /- 1 | |
| Velocità di propagazione relativa | [%] | 77 | |
| Capacità | [pF/m (pF/piedi)] | 86,0 (26,0) | |
| Induttanza | [μH/m (μH/piedi)] | 0,215 (0,066) | |
| Massimo. frequenza operativa | [GHz] | 10,6 | |
| Jasvonktest RMS | [V] | 5000 | |
| Potenza di picco | [kW] | 24,0 | |
| Piekspanning RF | [V] | 1550 | |
| Conduttore interno con resistenza CC | [Ω/km (Ω/1000 piedi)] | 2,9 (0,88) | |
| Conduttore esterno con resistenza CC | [Ω/km (Ω/1000 piedi)] | 4,5 (1,37) | |
| Intervallo di temperatura consigliato | |||
| Temperatura di conservazione | [°C (°F)] | da -70 a 85 (da -94 a 185) | |
| Temperatura di installazione | [°C (°F)] | da -40 a 60 (da -40 a 140) | |
| Temperatura operativa | [°C (°F)] | da -50 a 85 (da -58 a 185) | |
