Marca: DMR-Electronics
Modello:
Stand: Nuovo
Categorie: Schede di trasmissione RF FM e schede di raccolta swr

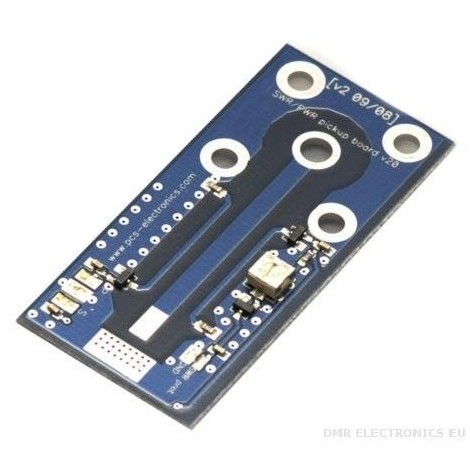

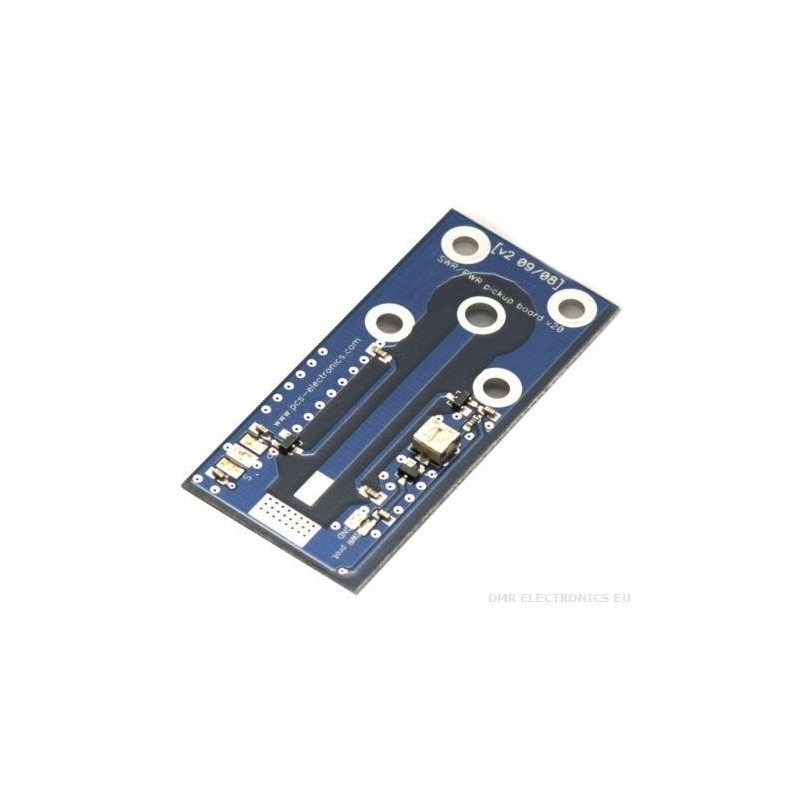

Scheda di uscita RF da 1500 W per connettore N o SO239 con accoppiatore direzionale SWR/PWR. Ora con laminato in TEFLON e compensazione di frequenza all'interno della banda di trasmissione FM!
Descrizione del prodotto:

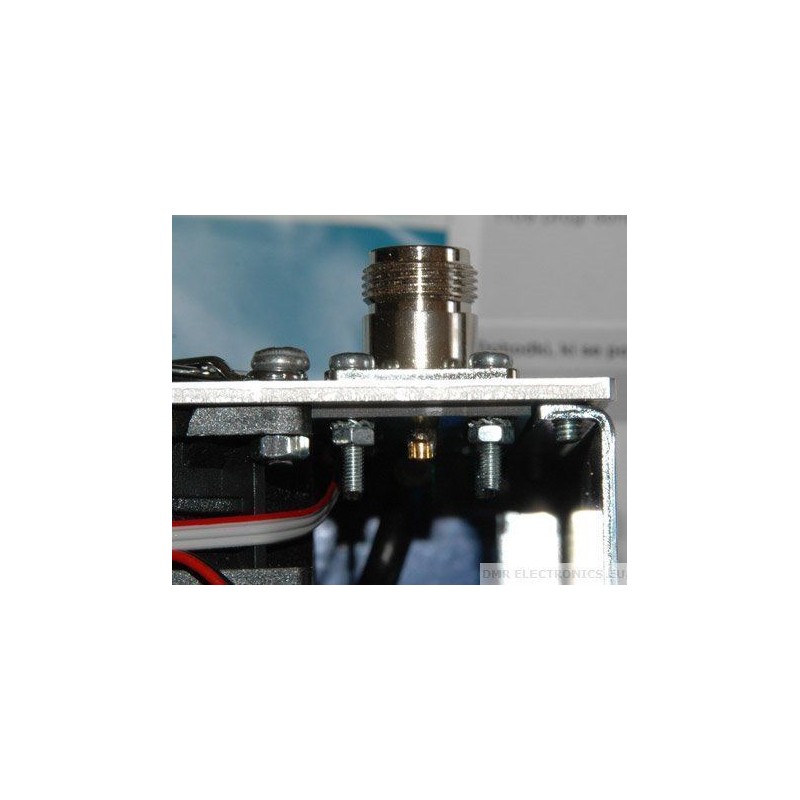

Una soluzione semplice che potrebbe semplificarti la vita. Se hai mai desiderato montare un connettore N o SO239 sul tuo involucro e collegarvi un cavo coassiale in modo pulito ed efficace senza aggiungere induttanza parassita e far sembrare il tutto un disastro, probabilmente avrai notato che non è così facile da fare. Abbiamo però una soluzione semplice. Questo piccolo PCB si avvita saldamente e direttamente al connettore N o SO239 (vedi immagini) e consente un contatto pulito, elettricamente eccellente e anche bello. Per finire, contiene anche un piccolo accoppiatore direzionale stripline. La basetta di saldatura a tre pin fornisce terra e due tensioni, una per SWR e l'altra per POWER. Ora puoi misurare questa tensione per determinare la POTENZA o l'SWR in uscita. È anche possibile utilizzare questa scheda per costruire semplicemente la protezione SWR.
Il cavo coassiale può essere facilmente saldato ai terminali come mostrato nelle foto. Consigliamo un cavo coassiale a base di teflon per tale cablaggio di interconnessione poiché l'isolamento in teflon non si scioglie quando viene saldato o riscaldato a causa dell'elevato livello di potenza. Sono disponibili anche schede con installato 15 cm di cavo in teflon RG142. Questo cavo è inoltre predisposto per la saldatura sull'estremità libera, rendendo l'installazione estremamente semplice.
Le schede sono ora prodotte su laminato TEFLON e assorbono una potenza molto più elevata, inoltre sono compensate in frequenza, quindi una lettura a 108 MHz e 88 MHz produce le stesse letture.
Dati tecnici:
- Dimensioni: 62 mm x 29 mm, laminato PTFE (TEFLON)
- Potenza gestibile: 0-1500 W con dissipatore di calore, sopra 1 kW si consiglia un cavo CuAg spesso 1-2 mm sul conduttore centrale per sicurezza.
- Gamma di frequenza: 0-500 MHz (compensazione in frequenza per una lettura uniforme all'interno dell'intera FMbanda di trasmissione)
- Connettori supportati: N e SO239
- Include: PCB e tutti i componenti, connettore e viti non inclusi
