Marca: DMR-Electronics
Modelo:
Estandes: Novo
Categorias: RF FM placas uitgang e placas captadoras swr
Placa de saída RF 1500W para conector N ou SO239 com acoplador direcional SWR/PWR. Agora com laminado TEFLON e frequência compensada dentro da banda de transmissão FM!
3 outros produtos da categoria - RF FM placas uitgang e placas captadoras swr
Informações do produto
Descrição do produto:

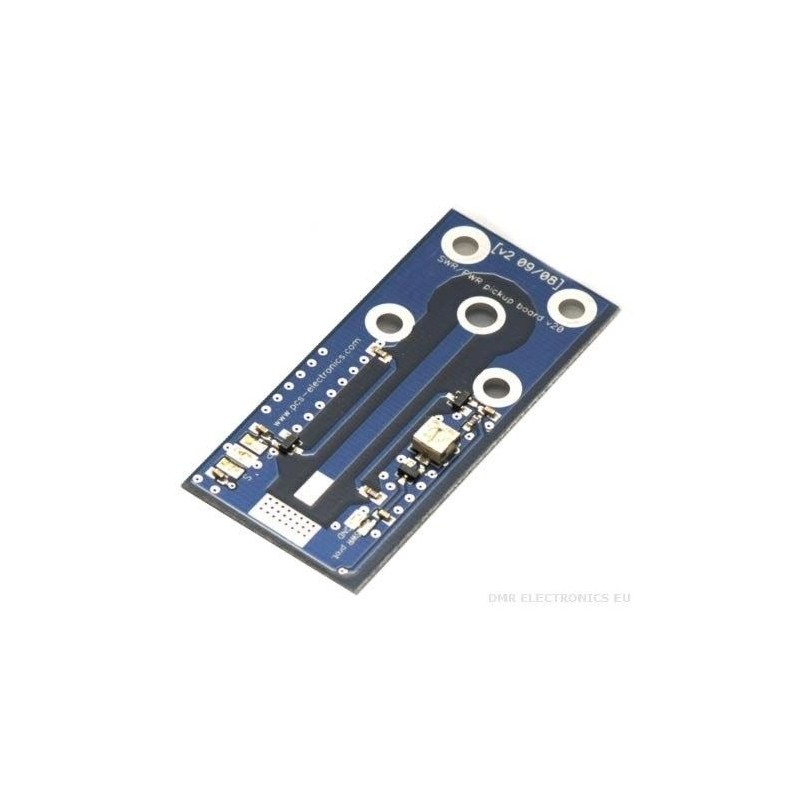

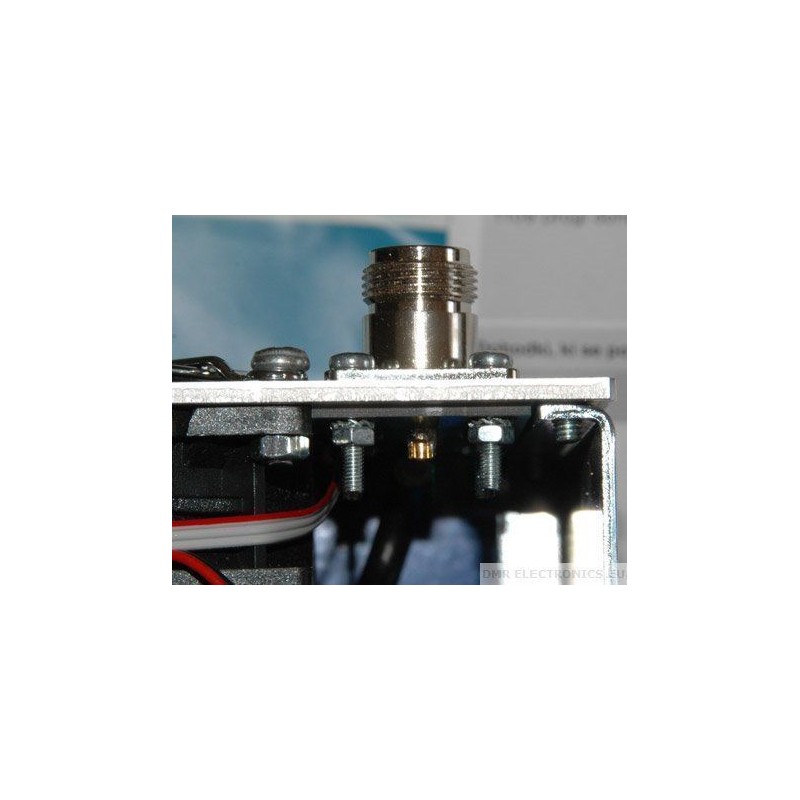

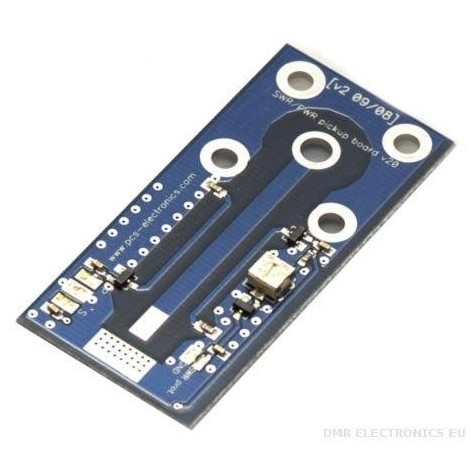

Uma solução simples que pode facilitar muito a sua vida. Se você sempre quis montar um conector N ou SO239 em seu gabinete e conectar um cabo coaxial a ele de maneira limpa e eficaz, sem adicionar indutância parasita e fazer tudo parecer uma bagunça, você provavelmente notou que isso não é tão fácil de fazer. No entanto, temos uma solução simples. Esta pequena placa de circuito impresso é aparafusada firmemente e diretamente ao conector N ou SO239 (veja fotos) e permite um contato limpo, eletricamente excelente e também de boa aparência. Para completar, ele também contém um pequeno acoplador direcional stripline. O conector de solda de três pinos fornece aterramento e duas tensões, uma para SWR e outra para POWER. Agora você pode medir esta tensão para determinar sua POTÊNCIA ou ROE de saída. Também é possível usar esta placa para simplesmente construir proteção SWR.
O cabo coaxial pode ser facilmente soldado aos terminais conforme mostrado nas fotos. Recomendamos cabo coaxial à base de teflon para essa fiação de interconexão, uma vez que o isolamento de teflon não derrete quando soldado ou aquecido devido ao alto nível de potência. Também estão disponíveis placas com 15cm de cabo teflon RG142 instalado. Este cabo também está preparado para soldagem na extremidade livre, tornando a instalação extremamente simples.
As placas agora são produzidas em laminado de TEFLON e consomem uma potência muito maior, além de serem compensadas em frequência, de modo que uma leitura em 108MHz e 88MHz produz as mesmas leituras.
Fatos técnicos:
- Tamanho: 62mmx29mm, laminado de PTFE (TEFLON)
- Manuseio de energia: 0-1500W com dissipador de calor, acima de 1KW recomendamos fio CuAg de 1-2mm de espessura no condutor intermediário para segurança.
- Faixa de frequência: 0-500MHz (frequência compensada para leitura igual dentro de todo class="notranslate">banda de transmissão FM)
- Conectores suportados: N e SO239
- Inclui: PCB e todos os componentes, conector e parafusos não incluídos
