FM Antennes

Subcategorieën

•

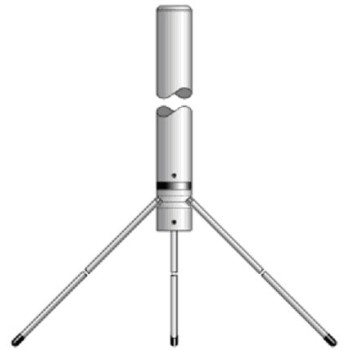

  GP FM Antennes

•

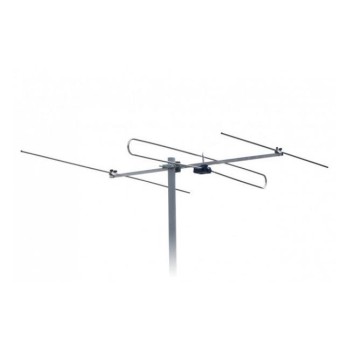

  Yagi FM Antennes

  Een yagi FM antenne is een Radio Broadcast FM antenne die bestaat uit een dipool, een reflector, en één of meer directors. Naar zijn uiterlijk heet de antenne in de volksmond harkantenne.



  Principe van de yagi-antenne, gericht op een van rechts komend signaal
  A: Dipool
  B: Reflector
  C: Directors
  D: Aansluitdoos voor antennekabel


  Yagi Richtkarakteristiek

  Bron: WikiPedia
•

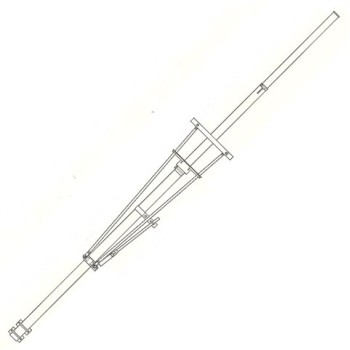

  High Gain ColinearAluminium ¾ Wave FM antennes

•

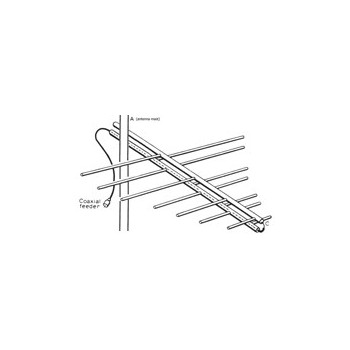

  Log Periodic FM Antennes

  Een log-periodieke FM antenne, ook bekend als een log-periodic array of log-periodic antenne, is een uit meerdere elementen bestaande directionele antenne die is ontworpen om over een brede frequentieband te werken. Verkrijgbaar Als Verticale polarisatie met 5 - 8 elementen.

•

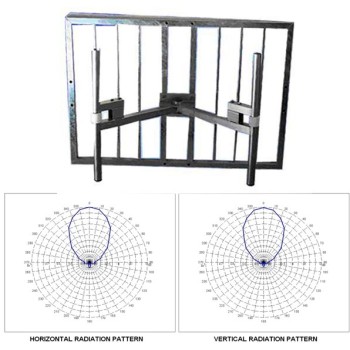

  Paneel Antennes

•

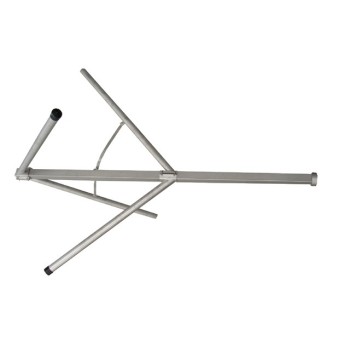

  Circulair Antennes

•

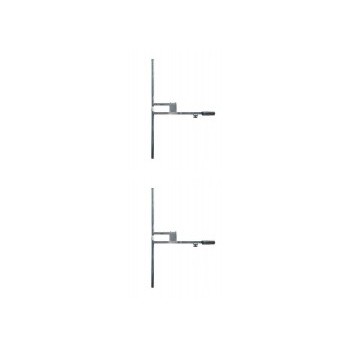

  Gekoppelde Antennes

•

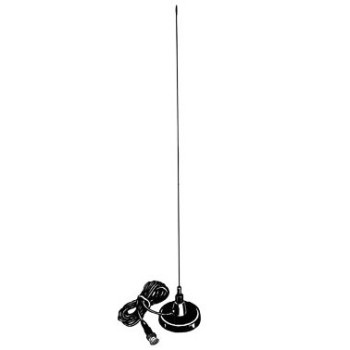

  Magneet Antennes

•

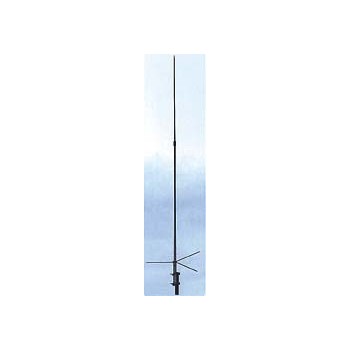

  Comet FM Antennes

•

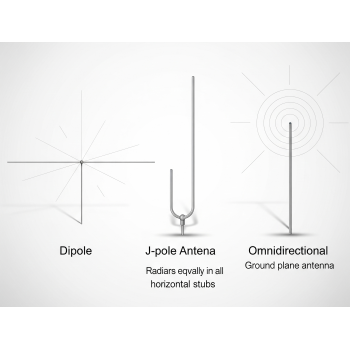

  Dipool FM Antennes

  Een FM dipoolantenne, of kortweg dipool, is een  FM Radio Broadcast antenne die gebaseerd is op het principe van een dipool. Verkrijgbaar als breedband en getuned. De lengte van de antenne is doorgaans een halve golf. De antenne is dan in resonantie, en de aansluitimpedantie is dan 50 Ohm, wat wenselijk is voor een goede overdracht van het signaal van of naar de aangesloten antenneleiding.

  De dipoolantenne is een symmetrische antenne, en dient dus ook symmetrisch gevoed te worden, bijvoorbeeld met lintkabel. Indien men de antenne met coaxkabel (asymmetrisch) wil voeden, moet de coaxkabel via een balun op de dipoolantenne worden aangesloten, omdat coaxkabel niet symmetrisch is.

  Het stralingsdiagram is kenmerkend achtvormig. De theoretische versterking van een dipool met lengte van een halve golflengte t.o.v. een isotrope antenne is 2,15 dBi. Vaak wordt de versterking van antennes vergeleken met die van een dipoolantenne, dit wordt dan uitgedrukt in dBd. Een dipoolantenne heeft per definitie een versterking van 0 dBd.

  Bron: WikiPedia
