Stereo encoder RDS encoder en 15W - 50W FM Zender pakket

Product discription:

STEREO/RDS FM TX-pakket - PRT (praktisch klaar om te verzenden)

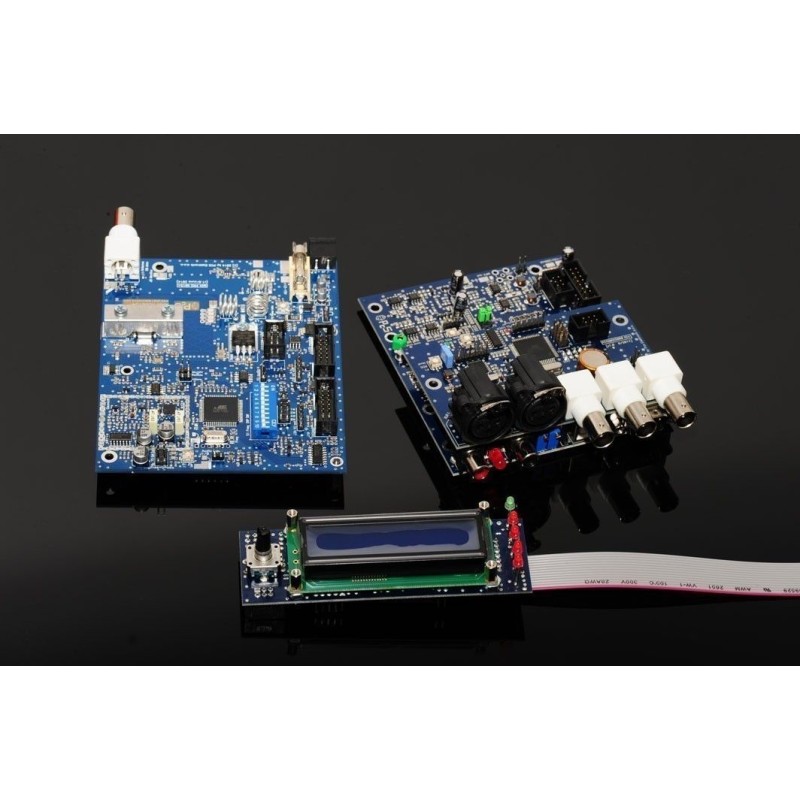

We hebben gemerkt dat veel van onze nieuwe, onervaren klanten worstelen met eenvoudige concepten en dat het bedraden van 2-3 borden soms een probleem kan zijn. Dus bedachten we het concept van PRT-combo's (Practically Ready to Transmit). Deze pakketten worden geleverd met een exciter, stereo-encoder en soms ook een RDS- en IO-bord. Al deze boards zijn met elkaar verbonden en getest, dus theoretisch hoef je alleen maar de antenne aan te sluiten en de voeding aan te sluiten. We raden u echter ten zeerste aan om de borden in een behuizing te installeren, bij voorkeur een metalen behuizing met een kleine ventilator (40x40 zou moeten werken). Werken zonder een kleine ventilator of metalen behuizing zorgt niet voor voldoende koeling en wordt niet aanbevolen.

We zullen deze combo's hieronder opsommen met hun belangrijkste kenmerken, u kunt meer lezen over de gebruikte componenten in hun respectievelijke lijsten (ze zijn allemaal elders op deze website te koop).

15W STEREO Pakket I
Bevat:
- MAXPRO2015+ FM-exciter met LCD (2x16 tekens + 3 toetsen)
- SE6000AN+ stereo-encoder
- Alle kaarten met elkaar bedraad en getest, klaar voor gebruik

Specificaties:
- 15W, werkt op 12-15V DC (2,5A)
- BNC-antenneconnector
- Uitstekend stereogeluid
- Twee RCA-audio-ingangen
- Digitale audio-ingang - USB

15W STEREO RDS Pakket II
Bevat:
- MAXPRO2015+ FM-exciter met LCD (2x16 tekens + 3 toetsen)
- SE6000AN+ stereo-encoder
- RDSIO5000+ RDS-kaart met afstandsbediening
- Alle kaarten met elkaar bedraad en getest, klaar voor gebruik

Specificaties:
- 15W, werkt op 12-15V DC (2.5A)
- BNC-antenneaansluiting
- Uitstekend stereogeluid
- RDS met PS, RT en alle andere functies

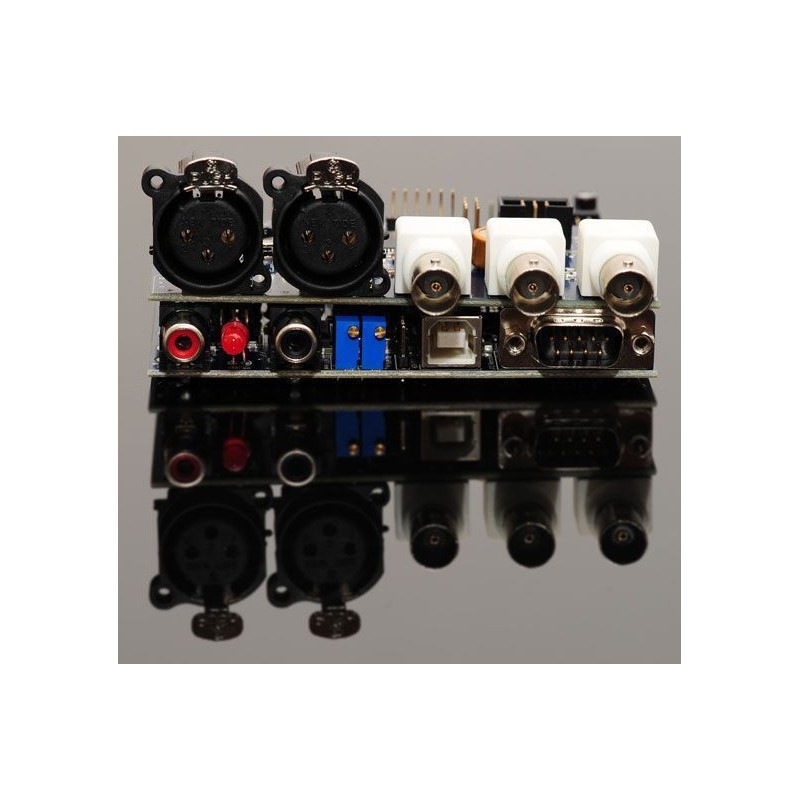

- Twee RCA-audio-ingangen
- Twee XLR-audio-ingangen
- Digitale audio-ingang - USB
- BNC-connectoren voor MPX in, MPX out en 19KHz pilot (TTL)
- Afstandsbediening met pc via USB voor het programmeren van alleen RDS-parameters

15W STEREO DSP RDS Pakket III
Bevat:
- MAXPRO5015+ FM-exciter met LCD (2x16 + roterende encoderknop)
- SE6000DSP+ stereo-encoder
- RDSIO5000+ RDS-kaart met afstandsbediening
- Alle kaarten samen bedraad en getest, klaar voor gebruik

Specificaties:
- 15W, werkt op 12-15V DC (2.5A)
- BNC antenneaansluiting
- Uitstekend stereogeluid
- DSP-geluidsprocessor (instelbare piloot via LCD etc)
- RDS met PS, RT en alle andere functies
- Twee RCA-audio-ingangen
- Twee XLR-audio-ingangen
- Digitale audio-ingang - USB
- BNC-connectoren voor MPX in, MPX out en 19KHz pilot (TTL)
- Afstandsbediening met pc via USB voor volledige controle over zenderfuncties

50W STEREO DSP RDS Pakket IV
Bevat:
- MAXPRO5050+ FM-exciter met LCD (2x16 + roterende encoderknop)
- SE6000DSP+ stereo-encoder
- RDSIO5000+ RDS-kaart met afstandsbediening
- Alle kaarten samen bedraad en getest, klaar voor gebruik

Specificaties:
- 50W, werkt op 24-28V DC (5A)
- BNC-antenneconnector
- Uitstekend stereogeluid
- DSP-geluidsprocessor (instelbare piloot via LCD enz.)
- RDS met PS, RT en alle andere functies
- Twee RCA-audio-ingangen
- Twee XLR-audio-ingangen
- Digitale audio-ingang - USB
- BNC-connectoren voor MPX in, MPX out en 19KHz pilot (TTL)
- Afstandsbediening met pc via USB voor volledige controle over zenderfuncties
- Vereist een ventilator!

Aanbevelingen voor deze PRT-combo's:
1. Installeer de kaarten in een metalen behuizing, een kleine ventilator wordt aanbevolen en is absoluut noodzakelijk voor het 50W-model
2. Als vol vermogen te veel is, stelt u de vermogenslimietjumper in op de gewenste instelling met jumpers (u kunt 1W, 2W selecteren , 3W, 4W, 5W, 6W, 7W, 8W, 9W, 10W....of 15W)
3. Sluit antenne, audio-ingang en voedingsspanning aan
4. U kunt het vermogen en de frequentie met LCD naar wens wijzigen

Hoe werkt dit met stuurversterkers?
MAXPRO2015+ en 5015+ zijn eenvoudig in te stellen voor het aansturen van een palletversterker:
- Stel de vermogenslimietjumper in op het gewenste rijvermogen met jumpers (u kunt 1W, 2W, 3W, 4W, 5W, 6W, 7W, 8W, 9W, 10W selecteren. ...of 15W)
- Sluit de SWR en de voedingsspanning aan op de PWR- en SWR-pinnen
- Stel de spanningsgevoeligheid van de vermogensmeter (trimmers op directionele koppeling - meestal op filter) naar wens in en de bekrachtiger zal uw versterker nooit voorbij de vooraf ingestelde waarde brengen .
